KWALIFIKACJA BUD12 - PAŹDZIERNIK 2013



PYTANIE NR 28.

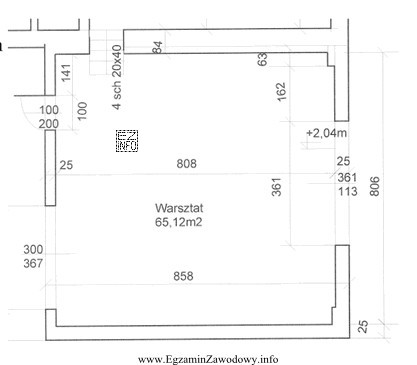

Odczytaj z rysunku, jakie są grubości ścian tworzących pomieszczenie warsztatu.
Ilustracja przedstawia plan pomieszczenia warsztatu, który jest częścią egzaminu zawodowego dla murarza-tynkarza.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Grubości ścian odczytuje się bezpośrednio z oznaczeń wymiarowych na rysunku rzutu pomieszczenia.
W tym zadaniu poprawny odczyt wskazuje na dwie grubości ścian tworzących warsztat: 25 cm oraz 84 cm. Pozostałe odpowiedzi wynikają z odczytu innych wymiarów lub pomylenia ścian.

Pełne wyjaśnienie:

Zadanie sprawdza praktyczną umiejętność czytania rysunku budowlanego, a konkretnie odczyt grubości ścian tworzących pomieszczenie warsztatu. Na rysunkach rzutów grubości ścian są zwykle pokazane jako szerokość elementu w przekroju poziomym (na rzucie) i opisane wymiarami albo wynikają z oznaczeń warstw/obrysów ściany.

Poprawna odpowiedź to "25 i 84 cm", ponieważ te wartości odpowiadają grubościom dwóch ścian ograniczających pomieszczenie, wskazanym na rysunku wymiarowaniem.

Dlaczego pozostałe propozycje są błędne?

  • "25 i 10 cm" – typowy błąd polega na pomyleniu grubości ściany z innym, mniejszym wymiarem (np. elementem wykończeniowym, warstwą, odsunięciem, szerokością wnęki) albo odczytaniu wartości z niewłaściwej linii wymiarowej.
  • "36 i 84 cm" – może wynikać z przeniesienia wartości dotyczącej innego elementu w rzucie (np. innej ściany lub fragmentu konstrukcji). Często liczby na rysunku są blisko siebie i łatwo odczytać sąsiedni wymiar.
  • "84 i 100 cm" – tutaj błąd zwykle polega na odczytaniu wymiaru długości/szerokości fragmentu (albo rozstawu) jako grubości ściany, czyli na pomieszaniu wymiarów liniowych pomieszczenia z grubościami przegród.

Wskazówka egzaminacyjna: aby uniknąć pomyłek, najpierw zidentyfikuj obrysy ścian, potem znajdź linie wymiarowe odnoszące się do ich grubości (prostopadłe do ściany), a na końcu sprawdź, czy odczyt dotyczy dwóch różnych ścian tworzących pomieszczenie, a nie np. otworu lub odsunięcia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać grubość ściany na rysunku rzutu?
Grubość ściany odczytuje się z wymiarowania odnoszącego się do szerokości ściany (zwykle linie wymiarowe prostopadłe do ściany) albo z opisu warstw/oznaczeń. Najpierw ustal, które linie są obrysem ściany, a dopiero potem przypisz im właściwy wymiar.
Co oznaczają liczby przy liniach wymiarowych na rzucie pomieszczenia?
Liczby przy liniach wymiarowych oznaczają wartości wymiarów elementów na rysunku (np. grubości ścian, odległości między osiami, szerokości). Kluczowe jest sprawdzenie, do jakich krawędzi prowadzą groty i czy wymiar dotyczy grubości ściany, czy np. długości pomieszczenia.
Dlaczego łatwo pomylić grubość ściany z innym wymiarem na rysunku?
Na rysunkach wiele wartości jest blisko siebie, a linie wymiarowe mogą się krzyżować lub nakładać. Częsty błąd to odczyt wymiaru długości/szerokości fragmentu jako grubości ściany. Pomaga śledzenie, gdzie kończą się groty wymiaru i do których krawędzi są przypięte.
Jakie są typowe błędy przy odczycie wymiarów z rysunku budowlanego?
Najczęstsze błędy to: odczyt z niewłaściwej linii wymiarowej, przeniesienie liczby z sąsiedniego elementu, pomylenie grubości z odsunięciem/wnęką oraz nieuwzględnienie jednostek. Warto czytać rysunek metodycznie: element → linia wymiarowa → wartość → kontrola.
Czy grubość ściany zawsze podaje się w centymetrach?
Nie zawsze. Jednostka zależy od przyjętej konwencji w dokumentacji (często spotyka się mm). Na egzaminie zwracaj uwagę, jak zapisano wartości na rysunku i czy pojawia się informacja o jednostkach. Gdy wartości są duże i "pełne", łatwo o błędną interpretację skali.
Jak sprawdzić, które ściany "tworzą pomieszczenie" na rzucie?
To ściany ograniczające przestrzeń warsztatu w rzucie: obrys pomieszczenia tworzą ich krawędzie wewnętrzne. Najpierw wyznacz obrys wnętrza, a następnie sprawdź grubości ścian należących do tego obrysu. Nie wybieraj wymiarów elementów, które nie ograniczają pomieszczenia (np. wnęk).
Jak rozróżnić ścianę nośną od działowej na rysunku rzutu?
Zwykle ściany nośne są rysowane grubszą kreską i mają większą grubość, a działowe – cieńszą i mniejszą grubość. Jednak nie wolno zgadywać wyłącznie po wyglądzie: w zadaniach egzaminacyjnych liczy się odczyt wymiaru z opisu lub wymiarowania, nie "typowe" wartości.
Kiedy w praktyce na budowie potrzebna jest znajomość grubości ścian?
Grubość ścian wpływa na obmiar, dobór deskowania i technologii betonowania, a także na ilość materiałów i zbrojenia w elementach konstrukcyjnych. Dla betoniarza-zbrojarza to ważne przy planowaniu robót i kontroli zgodności wykonania z dokumentacją.
Jak trenować odczyt wymiarów przed egzaminem BUD.1?
Ćwicz na prostych rzutach pomieszczeń: najpierw wyszukuj tylko grubości ścian, potem odczytuj także odległości i wymiary otworów. Rób kontrolę: czy wybrany wymiar jest prostopadły do ściany i czy jego groty wskazują na dwie krawędzie tej samej ściany.
Czy można rozwiązać takie zadanie bez rysunku?
Zazwyczaj nie, bo zadanie polega na odczycie danych z konkretnej dokumentacji graficznej. Bez rysunku nie da się pewnie ustalić, które wartości dotyczą ścian warsztatu. Na egzaminie kluczowa jest umiejętność pracy z rysunkiem i poprawnego przypisania wymiarów do elementów.
