KWALIFIKACJA BUD8 - STYCZEŃ 2018



PYTANIE NR 22.
Na podstawie fragmentu specyfikacji określ wielkość otworu dla śruby o średnicy 42 mm.

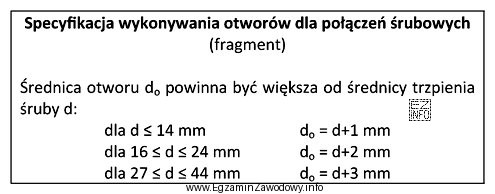

Ilustracja przedstawia fragment specyfikacji dotyczącej wykonywania otworów dla połączeń śrubowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W połączeniach śrubowych średnica otworu d0 bywa większa od średnicy śruby, aby zapewnić luz montażowy i możliwość spasowania elementów. Dla śruby o średnicy 42 mm, zgodnie z podanym fragmentem specyfikacji, właściwy odczyt to d0 = 45 mm.
Pozostałe wartości odpowiadają innym średnicom lub pomijają wymagany luz.

Pełne wyjaśnienie:

Oznaczenie d0 w dokumentacji połączeń śrubowych odnosi się do średnicy otworu, a nie do średnicy śruby. W praktyce montażu konstrukcji (szczególnie stalowych) otwory pod śruby wykonuje się zwykle z luzem montażowym, aby:

  • umożliwić dopasowanie elementów na budowie,
  • skompensować tolerancje wykonania i montażu,
  • ułatwić wprowadzenie śruby i skręcanie węzła bez nadmiernego "pasowania na siłę".

W tym zadaniu kluczowe jest polecenie: "Na podstawie fragmentu specyfikacji…". Oznacza to, że poprawną wartość należy odczytać z udostępnionego fragmentu (najczęściej tabeli), łącząc średnicę śruby 42 mm z odpowiadającą jej średnicą otworu d0. Zgodnie z tym fragmentem specyfikacji poprawna odpowiedź to d0 = 45 mm.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "d0 = 42 mm" odzwierciedla typowy błąd polegający na utożsamieniu otworu ze średnicą śruby. W praktyce montażowej to zazwyczaj zbyt mało, bo brak luzu utrudniałby złożenie połączenia.
  • "d0 = 43 mm" i "d0 = 44 mm" to wartości "prawie poprawne", które często wynikają z przesunięcia w odczycie tabeli (pomylenie wiersza/kolumny) albo z intuicyjnego przyjęcia zbyt małego luzu bez oparcia w specyfikacji.

Wskazówka egzaminacyjna: zawsze sprawdzaj, czy pytanie dotyczy śruby (d) czy otworu (d0). Jeśli w treści jest odwołanie do specyfikacji/fragmentu tabeli, traktuj je jako źródło nadrzędne i wykonuj odczyt bardzo uważnie, bo różnice rzędu 1 mm są typowym "haczykiem".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza symbol d0 w połączeniach śrubowych?
d0 oznacza średnicę otworu pod śrubę (np. w blachach węzłowych), a nie średnicę samej śruby. W praktyce d0 jest zwykle większe od średnicy śruby, bo uwzględnia luz montażowy i tolerancje wykonania.
Dlaczego otwór pod śrubę robi się większy niż średnica śruby?
Większy otwór zapewnia luz montażowy, który ułatwia spasowanie elementów na budowie, kompensuje niedokładności wykonania i zmniejsza ryzyko problemów przy wprowadzaniu śruby. Zbyt ciasny otwór może uniemożliwić montaż lub wymagać rozwiercania.
Jak odczytać d0 z fragmentu specyfikacji na egzaminie?
Najpierw znajdź w specyfikacji średnicę śruby (tu: 42 mm), a potem odczytaj odpowiadającą jej wartość d0 w tej samej linii/kolumnie tabeli. Czytaj uważnie nagłówki, bo w tabelach łatwo o przesunięcie o jedną kolumnę.
Czy d0 zawsze jest takie samo dla danej średnicy śruby?
Nie zawsze. d0 zależy od przyjętej specyfikacji (np. rodzaj otworu, tolerancje, wymagania montażowe). Na egzaminie wiążące jest to, co podaje załączony fragment/specyfikacja, dlatego należy opierać się na odczycie z dokumentu.
Jakie błędy najczęściej popełnia się przy doborze otworu pod śrubę?
Najczęstsze błędy to: utożsamienie otworu z średnicą śruby (brak luzu), mechaniczne "dodanie 1 mm" bez sprawdzenia specyfikacji oraz pomyłka w odczycie tabeli (zły wiersz/kolumna). Pomaga dokładne sprawdzenie nagłówków i jednostek.
Czy można wybrać d0 = 42 mm, bo śruba ma 42 mm?
Zwykle nie, ponieważ śruba musi dać się wprowadzić w otwór z uwzględnieniem tolerancji i ustawienia elementów. Otwór równy średnicy śruby oznacza montaż "na styk", co w praktyce często jest niewykonalne. Decyduje jednak podana specyfikacja.
Kiedy stosuje się mniejszy lub większy luz otworu pod śrubę?
Wielkość luzu zależy od wymagań montażowych i jakości wykonania. Większy luz ułatwia montaż, ale może wymagać dodatkowych rozwiązań (np. odpowiednich podkładek) zgodnie z dokumentacją. Mniejszy luz stosuje się, gdy wymagana jest większa dokładność spasowania.
Jak sprawdzić na budowie, czy otwory są wykonane zgodnie ze specyfikacją?
Stosuje się kontrolę wymiarów (np. pomiar średnicy otworu odpowiednimi przyrządami), ocenę jakości krawędzi oraz porównanie z dokumentacją warsztatową/specyfikacją. W razie niezgodności możliwe są działania korygujące, ale tylko zgodnie z procedurą wykonawcy.
Dlaczego w odpowiedziach są wartości 43, 44 i 45 mm dla śruby 42 mm?
To typowe wartości "bliskie" siebie, używane jako dystraktory, aby sprawdzić dokładny odczyt ze specyfikacji. Różnice o 1–3 mm są na tyle małe, że łatwo o błąd nieuwagi. Dlatego na egzaminie trzeba czytać tabelę bardzo precyzyjnie.
Jak przygotować się do pytań o połączenia śrubowe na BUD.8?
Ćwicz czytanie dokumentacji (tabele, oznaczenia d, d0, klasy śrub), rozumienie pojęcia luzu montażowego oraz podstawowe zasady wykonywania połączeń. Dobrą metodą jest rozwiązywanie zadań z tabelami i kontrola, czy nie mylisz średnicy śruby z otworem.
info

Około 65% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że w połączeniach śrubowych średnica otworu d0 bywa większa od średnicy śruby, aby zapewnić luz montażowy i możliwość spasowania elementów.

Materiały:

  • Tablice/specyfikacje warsztatowe dotyczące otworów pod śruby w konstrukcjach stalowych (materiały dydaktyczne szkoły/CKZ)
  • Podręczniki do montażu konstrukcji stalowych omawiające połączenia śrubowe i luz montażowy
  • Instrukcje technologiczne zakładu/wykonawcy dotyczące wiercenia i pasowania otworów
