W zadaniach pomiarowych dotyczących wzmacniaczy kluczowa jest poprawna definicja wzmocnienia napięciowego. Dla przebiegów o tej samej postaci (np. sinus) i tej samej metodzie wyznaczania amplitudy (tu oznaczone jako UMAX) wzmocnienie napięciowe oblicza się jako:
KU = Uwy / Uwe

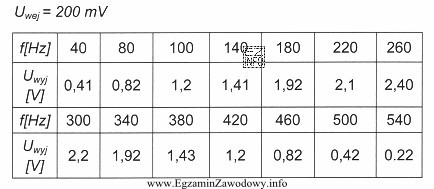

Ponieważ pytanie dotyczy częstotliwości środkowej fO=260 Hz, należy w tabeli pomiarowej znaleźć wiersz (lub punkt) odpowiadający tej częstotliwości i odczytać dwie wartości: napięcie wejściowe oraz napięcie wyjściowe (obie dla tej samej konwencji pomiaru, czyli UMAX). Następnie wykonuje się proste dzielenie Uwy przez Uwe.
Odpowiedź "KUMAX = 12 V/V" jest zgodna z takim obliczeniem, tzn. z tabeli wynika, że przy 260 Hz napięcie wyjściowe jest 12 razy większe od wejściowego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "2,4 V/V" typowo pojawia się przy błędzie odwrócenia ilorazu (Uwe/Uwy) albo przy odczycie wartości z innej częstotliwości, gdzie wzmocnienie jest mniejsze.
- "24 V/V" często wynika z pomylenia kolumn (np. użycia napięcia z innego trybu/zakresu) lub z podwojenia wartości przez nieuwzględnienie, że w tabeli podano już UMAX, a nie np. UPP czy URMS.
- "260 V/V" to typowa pułapka skojarzeniowa: liczba z treści (260 Hz) nie jest wzmocnieniem. Wzmocnienie jest bezwymiarowym stosunkiem V/V i musi wynikać z Uwy oraz Uwe, a nie z samej częstotliwości.
Wskazówka egzaminacyjna: zawsze sprawdź, czy liczysz ten sam rodzaj wartości (UMAX z UMAX, RMS z RMS) i czy wybierasz dane dokładnie dla wskazanej częstotliwości. To eliminuje większość błędów w zadaniach "na podstawie tabeli".
