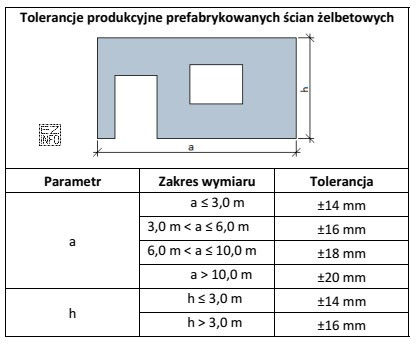

W tego typu zadaniu kluczowa jest umiejętność pracy z dokumentacją techniczną producenta, czyli z kartą katalogową. Zwykle zawiera ona tabelę, w której dopuszczalna tolerancja (np. w mm) zależy od zakresu wymiaru nominalnego elementu. Oznacza to, że nie wybiera się jednej "uniwersalnej" tolerancji dla całej ściany, tylko sprawdza się ją oddzielnie dla każdego wymiaru.
Aby odpowiedzieć poprawnie:
- odczytuje się tolerancję dla szerokości 5,0 m z właściwego przedziału tabeli (dla dłuższych wymiarów tolerancja bywa większa),
- odczytuje się tolerancję dla wysokości 2,5 m z właściwego przedziału tabeli (często innego niż dla 5,0 m),
- zapisuje się wynik w formie: wymiar nominalny i odchyłka ± w milimetrach.
Odpowiedź "5,0 m ±16 mm; 2,5 m ±14 mm" jest poprawna, bo wskazuje dwie różne tolerancje dopasowane do dwóch różnych wymiarów elementu. To typowe: im większy wymiar, tym często dopuszcza się większą odchyłkę wykonania.
Dlaczego pozostałe propozycje są błędne?
- "5,0 m ±14 mm; 2,5 m ±16 mm" to częsty błąd polegający na zamianie tolerancji między wymiarami (przypisanie większej odchyłki krótszemu wymiarowi).
- "5,0 m ±14 mm; 2,5 m ±14 mm" sugeruje jednakową tolerancję dla obu wymiarów, co zwykle wynika z odczytania tylko jednego wiersza tabeli i pominięcia drugiego wymiaru.
- "5,0 m ±16 mm; 2,5 m ±16 mm" to z kolei uogólnienie, że skoro 5,0 m ma ±16 mm, to taki sam limit dotyczy wysokości; jest to błąd nieuwzględnienia przedziałów wymiarowych.
Wskazówka egzaminacyjna: po odczycie pierwszego wymiaru zawsze wróć do tabeli i sprawdź drugi wymiar niezależnie, a następnie upewnij się, że nie doszło do przestawienia wartości przy przepisywaniu (5,0 m vs 2,5 m).
