KWALIFIKACJA ELM5 - CZERWIEC 2015



PYTANIE NR 28.

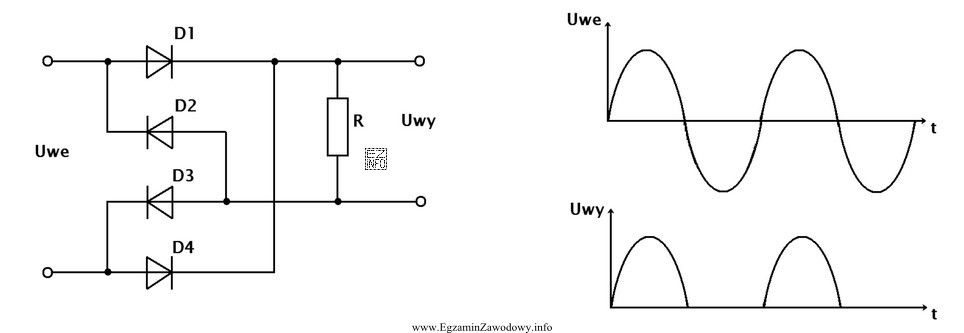

Na podstawie oscylogramów przedstawionych na rysunku można stwierdzić, że w badanym układzie prostowniczym
Na podstawie oscylogramów przedstawionych na rysunku można stwierdzić, ż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie oscylogramów widzimy, że napięcie wyjściowe Uwy jest połówkowane dodatnio, co oznacza, że przewodzi tylko jedna para diod (D1 i D3). W normalnie działającym układzie mostka Graetza, który jest tu przedstawiony, powinniśmy otrzymać napięcie wyprostowane pełno-okresowe. Brak przewodzenia przez diody D2 i D4 wskazuje na przerwę w obwodzie tych elementów.
