Mostek prostowniczy (cztery diody) powinien realizować prostowanie dwupołówkowe: niezależnie od znaku napięcia wejściowego u1(t) na wyjściu u2(t) otrzymuje się przebieg o dodatniej polaryzacji (w idealizacji: dodatnie półfale dla obu połówek). Dzieje się tak, ponieważ dla każdej połówki u1(t) przewodzi inny tor złożony z dwóch diod połączonych szeregowo.
Z obserwacji przebiegów wynika, że u2(t) jest równe 0 V w przedziałach czasu odpowiadających dodatniej połówce u1(t), natomiast w przedziałach odpowiadających ujemnej połówce u1(t) pojawiają się dodatnie półfale. To klasyczny obraz przejścia z prostowania dwupołówkowego na jednopołówkowe, czyli sytuacji, w której działa tylko jeden z dwóch torów przewodzenia w mostku.
Rozwarcie diody oznacza przerwę w strukturze – dioda nie przewodzi ani w kierunku przewodzenia, ani zaporowym (z punktu widzenia układu zachowuje się jak przerwa). Jeśli jedna dioda w torze dla danej połówki jest rozwarta, cały ten tor przestaje przewodzić, a na wyjściu znikają odpowiadające mu fragmenty przebiegu u2(t).

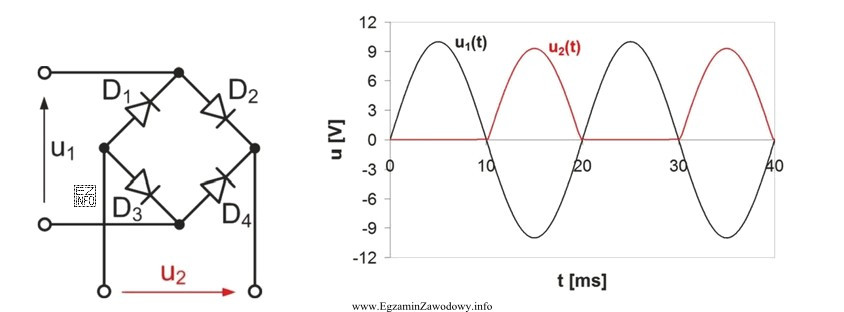

W rozpatrywanym układzie (typowe oznaczenia na rysunku) dla dodatniej połówki u1(t) prąd powinien płynąć przez tor obejmujący dwie konkretne diody (w opisie zadania wskazano parę D2–D3). Skoro właśnie dla u1(t)>0 napięcie u2(t) zanika, uszkodzenie musi dotyczyć tego toru. Odpowiedź "rozwarciu diody D3" jest spójna z takim objawem, bo rozwarcie jednej z dwóch diod w szeregu całkowicie blokuje przewodzenie w tej połówce.
Pozostałe odpowiedzi nie pasują do przebiegów:
- "zwarciu diody D2" oraz "zwarciu diody D3": zwarcie w mostku zwykle prowadzi do nieprawidłowego obciążenia źródła (duży prąd, zadziałanie zabezpieczenia, silne zniekształcenia lub zanik napięcia), a nie do "czystego" zaniku tylko co drugiej połówki przy zachowaniu poprawnej drugiej.
- "rozwarciu diody D1" (w tekście: "Di"): rozwarcie innej diody zablokowałoby przeciwny tor, więc brakowałoby innych fragmentów u2(t) (zanikałaby ta połówka, dla której dana dioda jest niezbędna), co nie odpowiada obserwacji "brak u2 gdy u1>0".
Wskazówka egzaminacyjna: zawsze najpierw ustal, dla którego znaku u1(t) zanikają impulsy na u2(t). Dopiero potem przypisz to do odpowiedniego toru dwóch diod w mostku.
