Aby odczytać częstotliwość z oscylogramu, najpierw wyznacza się okres T, czyli czas trwania jednego pełnego cyklu przebiegu. Pełny cykl rozpoznaje się jako odcinek od wybranego punktu charakterystycznego (np. przejście przez zero) do następnego takiego samego punktu o tej samej fazie.

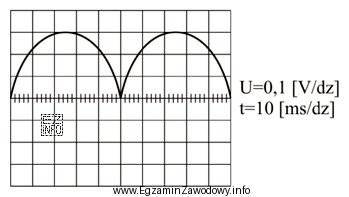

Na przedstawionym oscylogramie skala czasu (podstawa czasu) jest podana jako t=10 ms/dz, czyli jedna główna działka w poziomie odpowiada 10 ms. Widać, że pojedynczy powtarzalny fragment przebiegu (od zera do kolejnego zera, czyli komplet powtórzenia) zajmuje 5 działek. Zatem:
T = 5 dz · 10 ms/dz = 50 ms = 0,05 s
Częstotliwość jest odwrotnością okresu:
f = 1/T = 1/0,05 s = 20 Hz
Odpowiedź "f = 10 Hz" odpowiadałaby okresowi 0,1 s, czyli trzeba byłoby odczytać 10 działek przy 10 ms/dz (lub inną równoważną kombinację) — to nie pasuje do widocznej szerokości jednego cyklu. Odpowiedź "f = 100 Hz" oznacza okres 10 ms, czyli tylko 1 działkę przy tej podstawie czasu; to typowy błąd wynikający z pomylenia liczby działek lub zbyt pochopnego utożsamienia "10 ms/dz" z całym okresem. Odpowiedź "f = 200 Hz" wymagałaby okresu 5 ms (pół działki), czego również nie wynika z oscylogramu.
Wskazówka egzaminacyjna: zawsze zapisuj wprost: liczba działek → czas (ms) → zamiana na sekundy → dopiero na końcu odwrócenie, bo większość pomyłek wynika z pośpiechu i błędów jednostek.
