KWALIFIKACJA ELM3 - CZERWIEC 2009



PYTANIE NR 33.

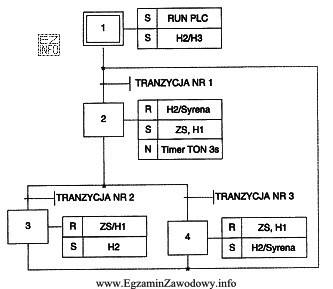

Na podstawie poniższego algorytmu sterowania, przedstawionego w postaci schematu SFC, można stwierdzić, że
Na podstawie poniższego algorytmu sterowania, przedstawionego w postaci schematu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu SFC (Sequential Function Chart) widzimy, że kroki 3 i 4 są oddzielone przez transakcje (TRANZYCJA NR 2 i TRANZYCJA NR 3), co oznacza, że nie mogą być wykonywane równocześnie. Ponieważ nie ma bezpośredniego połączenia pomiędzy krokiem 3 a 4, ani odwrotnie, nie można stwierdzić, że jeden jest realizowany bezpośrednio przed drugim. Zatem jedyną poprawną odpowiedzią jest stwierdzenie, że kroki 3 i 4 są wykonywane rozłącznie.
