Profil podłużny przewodu kanalizacyjnego przedstawia przebieg przewodu w przekroju pionowym oraz zestaw danych opisowych pod wykresem. Wśród tych danych kluczowe do wyznaczania długości są odległości bieżące (kilometraż), czyli wartości narastające liczone w metrach od początku trasy.
Aby obliczyć długość odcinka między dwoma punktami węzłowymi, nie mierzy się jej "po skali" z rysunku, tylko korzysta z podanych wartości kilometrażu. Zasada jest stała:
- długość odcinka = kilometraż punktu końcowego − kilometraż punktu początkowego.

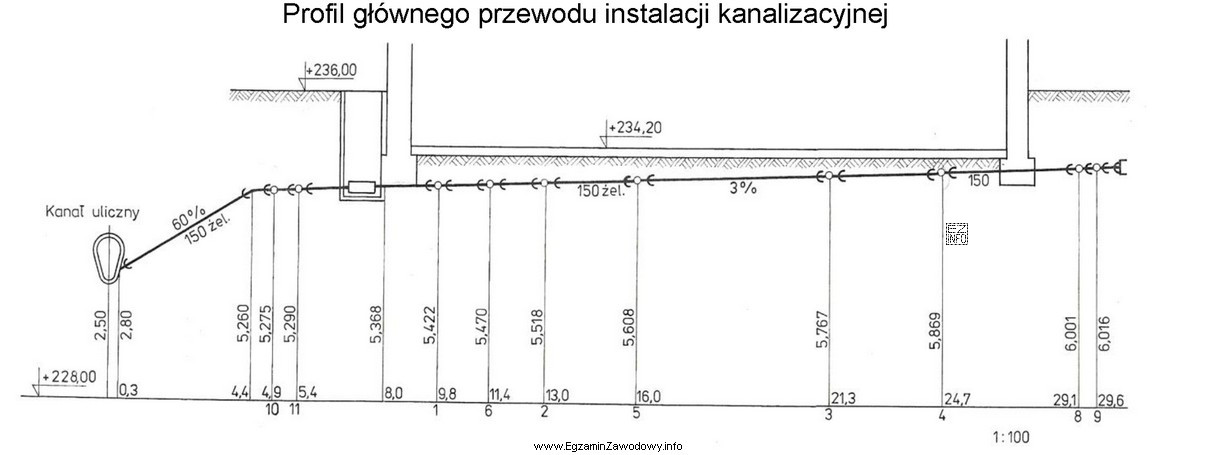

Dla odcinka 2–5 należy więc odczytać kilometraż przypisany do punktu 2 oraz do punktu 5 (wiersz z odległościami bieżącymi znajdujący się nad numerami punktów). Z rysunku wynika, że:
- punkt 2 ma odległość bieżącą 13,0 m,
- punkt 5 ma odległość bieżącą 16,0 m.
Wykonujemy jedno działanie:
Dlatego poprawna odpowiedź to 3,0 m.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 5,3 m – typowy błąd odczytu lub użycia wartości z innego miejsca/wiersza; nie wynika z różnicy kilometraży punktów 2 i 5.
- 16,0 m – to kilometraż punktu 5, a nie długość odcinka; wskazuje na pomylenie "wartości narastającej" z "różnicą wartości".
- 21,3 m – to kilometraż innego punktu (np. 3) i nie dotyczy odcinka 2–5; może wynikać z wybrania liczby "z sąsiedniego punktu".
Wskazówka egzaminacyjna: przed obliczeniem upewnij się, że czytasz kilometraż, a nie rzędne wysokościowe (np. rzędne dna kanału). Skala 1:100 odnosi się do wymiarów graficznych, ale nie zmienia wartości liczbowych podanych w tabeli profilu.
