KWALIFIKACJA ELM6 - STYCZEŃ 2020


PYTANIE NR 37.

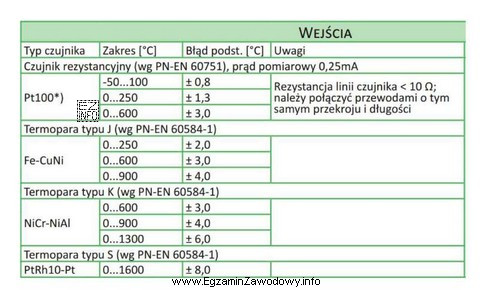

Na podstawie przedstawionego fragmentu katalogu regulatora określ, który typ czujnika temperatury należy zastosować, jeżeli maksymalna wartość temperatury regulowanej przez system mechatroniczny może osiągnąć wartość 900÷950°C, a dokładność pomiaru czujnika powinna mieścić się w granicach ±6°C.
Na podstawie przedstawionego fragmentu katalogu regulatora określ, który
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgodnie z przedstawionym fragmentem katalogu, termopara typu K ma zakres pomiarowy od 0°C do 1300°C i błąd podstawowy ±2,5°C lub ±0,0075*t (gdzie t to mierzona temperatura w °C). Dla temperatury 900÷950°C, błąd podstawowy wynosiłby ±6,75°C do ±7,125°C, co jest większe niż wymagane ±6°C, ale żaden z innych czujników nie ma wystarczającego zakresu pomiarowego, aby zmierzyć temperaturę do 950°C. Dlatego termopara typu K jest jedynym czujnikiem, który może być użyty w tym zakresie temperatur, mimo że jej błąd podstawowy jest nieco większy niż wymagane ±6°C.
