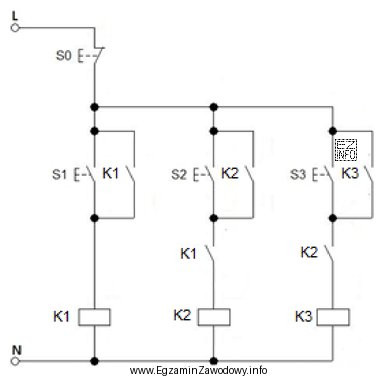

W układach sterowania stycznikowo-przekaźnikowego cewka stycznika (tu: K3) załącza się dopiero wtedy, gdy zamknie się pełna droga przepływu prądu w obwodzie sterowania. Ta droga jest zwykle zbudowana z przycisków, styków pomocniczych (NO/NC) oraz często z elementów realizujących samopodtrzymanie i blokady.
Odpowiedź "kolejno S1, S2, S3." jest poprawna, ponieważ wskazuje sekwencję czynności operatora zgodną z logiką układu: najpierw trzeba spełnić warunki wstępne (np. uruchomienie pierwszego przekaźnika/stycznika pomocniczego, ustawienie podtrzymania albo odblokowanie toru), następnie dołączyć kolejny warunek, a dopiero na końcu wykonać właściwy rozkaz uruchomienia powodujący podanie napięcia na cewkę K3.
Opcja "kolejno S1, S3." jest nieprawidłowa, bo pomija etap pośredni. W typowym schemacie oznacza to brak zamknięcia jednego z wymaganych styków w torze sterowania, więc cewka K3 nadal nie dostaje zasilania.
Opcja "S3." jest błędna, ponieważ zakłada, że sam końcowy przycisk wystarczy do uruchomienia. W rzeczywistości S3 bywa ostatnim elementem łańcucha warunków; bez wcześniejszego "uzbrojenia" układu (S1 i S2) obwód pozostaje otwarty.
Opcja "jednocześnie S0 i S3." również jest błędna. W praktyce oznaczenie S0 bardzo często dotyczy funkcji zatrzymania (STOP) lub rozłączania toru sterowania, więc jego użycie nie prowadzi do spełnienia warunków załączenia K3, a przeciwnie: może przerywać obwód.
Wskazówka egzaminacyjna: analizuj schemat "od cewki do zasilania" (krok po kroku), sprawdzając, jakie styki muszą się zamknąć, aby pojawiło się napięcie na cewce K3. Dopiero potem oceniaj, jaką czynność (który przycisk i w jakiej kolejności) musi wykonać operator.
