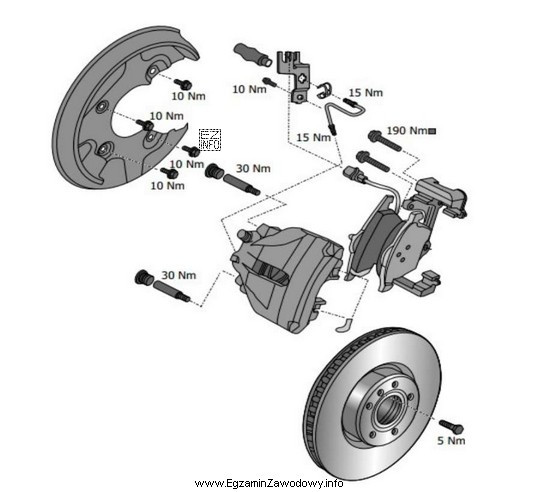

W pytaniu podano, że odpowiedź należy wyznaczyć na podstawie przedstawionego rysunku elementów układu hamulcowego. Oznacza to, że prawidłowy moment dokręcania nie wynika z "pamięciowych" wartości, lecz z danych umieszczonych w dokumentacji/rysunku dołączonym do zadania. Zgodnie z tym materiałem właściwy moment dla wskazanego połączenia zacisku wynosi 30 Nm.
Dlaczego pozostałe propozycje są nieprawidłowe?
- "10 Nm" – wartość charakterystyczna raczej dla drobnych połączeń o małej odpowiedzialności lub elementów osprzętu; dla mocowania zacisku byłaby zwykle zbyt mała i groziłaby poluzowaniem.
- "15 Nm" – również niska wartość; może pojawiać się w innych miejscach (np. lekkie obejmy/uchwyty), ale nie odpowiada wskazaniu z rysunku dla danego elementu zacisku.
- "5 Nm" – moment bardzo mały, typowy dla delikatnych gwintów i połączeń niewymagających dużego docisku; w kontekście zacisku hamulcowego jest skrajnie nieadekwatny.
W praktyce warsztatowej poprawne dokręcanie elementów układu hamulcowego wykonuje się kluczem dynamometrycznym ustawionym na wartość z dokumentacji producenta (lub z rysunku serwisowego). Zbyt mały moment może powodować luz i hałas, a w skrajnym przypadku odkręcanie się śrub. Zbyt duży moment zwiększa ryzyko uszkodzenia gwintu lub deformacji elementów.
Wskazówka egzaminacyjna: jeśli w treści występuje zwrot "na podstawie rysunku", najpierw zidentyfikuj dokładnie wskazaną śrubę/połączenie (np. prowadnice, jarzmo, mocowanie do zwrotnicy), a dopiero potem odczytuj przypisaną wartość momentu.
