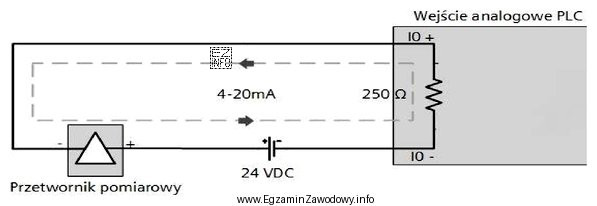

W pytaniu należy wskazać zakres napięć mierzonych między zaciskami IO- i IO+ wejścia analogowego PLC dla układu połączeń przedstawionego na rysunku. Kluczowe jest to, że chodzi o napięcie pomiędzy dwoma zaciskami wejścia, a nie o "najpopularniejszy" zakres spotykany w automatyce.
Odpowiedź "1–5 V" opisuje sytuację, w której sygnał wejściowy nie startuje od 0 V, tylko od wartości dodatniej. Taki zakres bywa spotykany w praktyce m.in. wtedy, gdy:
- układ pomiarowy jest zbudowany tak, że przy dolnej granicy wielkości mierzonej pojawia się napięcie ok. 1 V (a nie 0 V),
- w torze występuje przetwarzanie standardu prądowego na napięciowy (np. poprzez element w torze), a następnie to napięcie jest podawane na wejście PLC,
- zastosowano zakres, który ułatwia wykrycie przerwy/awarii (wartość "poniżej minimum" może być interpretowana jako usterka).
Dlaczego pozostałe propozycje są nieprawidłowe w tym zadaniu:
- "0–10 V" to bardzo częsty zakres wejść analogowych, ale nie wynika automatycznie z faktu, że to wejście analogowe. W tym pytaniu zakres ma być odczytany/wywnioskowany z połączeń na rysunku, a nie zgadywany z typowości.
- "0–5 V" również bywa spotykane, jednak zakłada dolną granicę równą 0 V. Jeśli na rysunku pokazano układ, w którym dolny poziom sygnału odpowiada wartości dodatniej (offset), to 0–5 V nie pasuje.
- "1–10 V" sugeruje z kolei, że górna granica dochodzi do 10 V, co musiałoby wynikać z toru podłączenia (np. sposobu zasilania/skalowania przetwornika). Jeżeli na rysunku wskazano zakres kończący się na 5 V, to 1–10 V jest zawyżone.
W praktyce egzaminacyjnej warto pamiętać: najpierw ustal, co dokładnie jest mierzone (między jakimi zaciskami), a dopiero potem dopasuj zakres. W zadaniach "na podstawie rysunku" decydują szczegóły połączeń, a nie sama znajomość popularnych standardów.
