KWALIFIKACJA ELM3 - CZERWIEC 2009



PYTANIE NR 14.

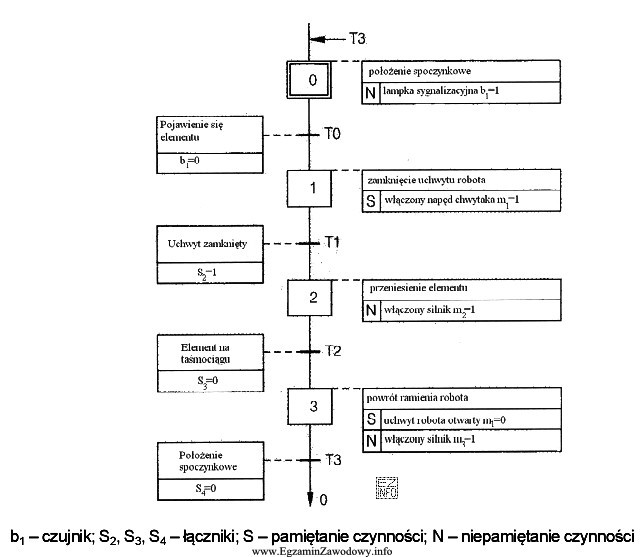

Na podstawie przedstawionego schematu działania układu sterowania sekwencyjnego ramieniem robota można stwierdzić, że realizowane w kroku 1 działanie ma być
Na podstawie przedstawionego schematu działania układu sterowania sekwencyjnego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie w kroku 1 widzimy oznaczenie "S", które w kontekście układów sterowania oznacza "set" czyli ustawienie lub "pamiętanie" stanu. W związku z tym, działanie realizowane w kroku 1 ma być "pamiętane", co jest zgodne z oznaczeniem "S" na schemacie.
