Grupa połączeń transformatora trójfazowego opisuje dwa elementy:
- sposób połączenia uzwojenia strony wyższej i niższej (litery),
- przesunięcie fazowe napięć między stronami, zapisane w tzw. zapisie zegarowym (cyfra 0–11, gdzie 1 odpowiada 30°).

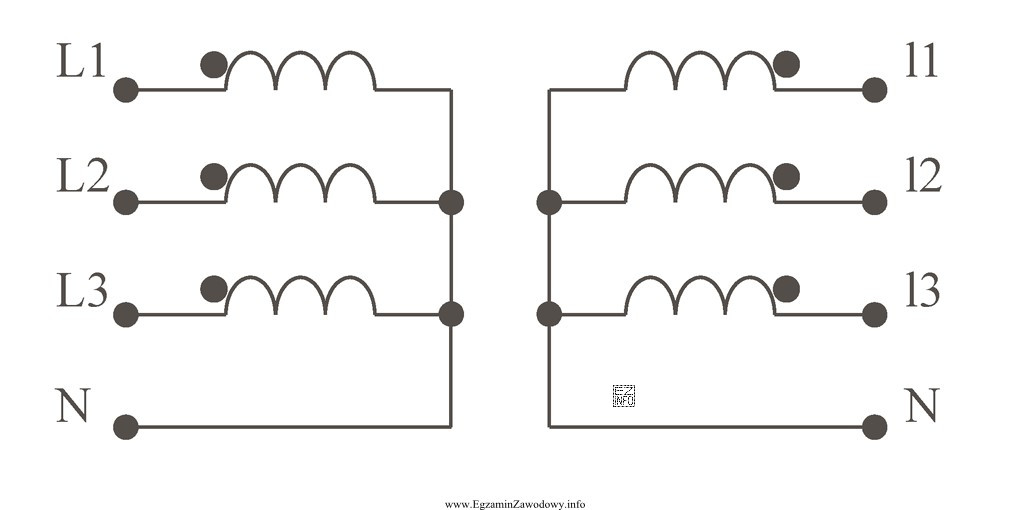

W przedstawionym schemacie po stronie pierwotnej trzy uzwojenia mają jeden koniec wspólny połączony w punkt neutralny N, a pozostałe końce są wyprowadzone na zaciski L1, L2, L3. To jednoznacznie wskazuje połączenie w gwiazdę, czyli Y dla strony górnego napięcia.
Analogicznie po stronie wtórnej uzwojenia są połączone w gwiazdę z punktem wspólnym wyprowadzonym na N, a zaciski liniowe są oznaczone jako l1, l2, l3. Daje to y dla strony dolnego napięcia.
O przesunięciu fazowym decydują m.in. kropki biegunowości (oznaczenia początków uzwojeń). Jeżeli kropki są "po tej samej stronie" w sensie odpowiadających sobie zacisków liniowych, to napięcia są zgodne w fazie i przesunięcie wynosi 0°, czyli zapis zegarowy 0. Stąd poprawna grupa to Yy0 (w niektórych zapisach spotyka się literę "O" zamiast cyfry "0", ale znaczenie pozostaje: 0°).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Dd6" wymagałoby połączenia obu uzwojeń w trójkąt (zamknięta pętla bez punktu N) oraz przesunięcia 180° (cyfra 6). Na schemacie wyraźnie widać punkty neutralne N, więc nie jest to trójkąt.
- "DdO" (Dd0) również zakłada trójkąt–trójkąt. To nie pasuje do obecności punktu wspólnego N na obu stronach.
- "Yy6" ma poprawne litery (gwiazda–gwiazda), ale błędną cyfrę: 6 oznaczałoby przesunięcie 180°, którego nie potwierdza układ kropek biegunowości.
Wskazówka egzaminacyjna: najpierw rozpoznaj topologię połączeń (gwiazda ma punkt wspólny, trójkąt tworzy pętlę), a dopiero potem ustal cyfrę z kropek biegunowości i zapisu zegarowego.
