KWALIFIKACJA ELE2 - WRZESIEŃ 2014 (test 2)



PYTANIE NR 3.

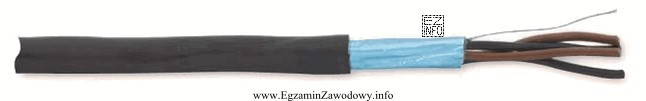

Na zdjęciu przedstawiono kabel
Ilustracja przedstawia kabel sygnalizacyjny z żyłami wielodrutowymi o wiązkach parowych, przeznaczony do pracy na napięcie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "sygnalizacyjny z żyłami wielodrutowymi o wiązkach parowych na napięcie 300/500 V" pasuje do kabla przeznaczonego do obwodów sygnalizacji/sterowania, gdzie typowe są żyły wielodrutowe i układ w pary. Pozostałe propozycje różnią się m.in. napięciem znamionowym (0,6/1 kV), budową żył (jednodrutowe) lub dodatkowymi cechami (ekran, bezhalogenowość).

Pełne wyjaśnienie:

Rozpoznanie kabla na zdjęciu polega na powiązaniu przeznaczenia z budową oraz napięciem znamionowym. Odpowiedź "sygnalizacyjny z żyłami wielodrutowymi o wiązkach parowych na napięcie 300/500 V" jest spójna z kablami używanymi w obwodach sygnalizacji i sterowania: często mają one żyły wielodrutowe (większa elastyczność przy montażu i prowadzeniu w trasach) oraz układ w pary (wiązki parowe), co ułatwia prowadzenie sygnałów.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym rozpoznaniu?

  • "kontrolny ... bezhalogenowego, ekranowany" wprowadza cechy specjalne (bezhalogenowość i ekran), które nie są automatycznie tożsame z kablem sygnalizacyjnym w układzie parowym; ekranowanie i materiał izolacji/powłoki są kryteriami doboru do środowiska, ale nie muszą odpowiadać temu, co pokazuje zdjęcie.
  • "sygnalizacyjny z żyłami jednodrutowymi ... 0,6/1 kV" jest niespójny z typowym napięciem 300/500 V dla wielu kabli sygnalizacyjnych oraz z ideą elastycznych żył wielodrutowych; dodatkowo podniesione napięcie znamionowe (0,6/1 kV) wskazuje na inną klasę zastosowań.
  • "elektroenergetyczny ... 0,6/1 kV" opisuje kabel do przesyłu energii, a nie do obwodów sygnałowych; samo wskazanie izolacji polwinitowej nie przesądza o przeznaczeniu, natomiast kluczowe jest tu zestawienie przeznaczenia i napięcia znamionowego.

Wskazówka egzaminacyjna: najpierw sprawdź napięcie znamionowe i przeznaczenie (sygnał/sterowanie vs zasilanie), a dopiero potem cechy dodatkowe jak ekran czy rodzaj tworzywa. To ogranicza ryzyko wyboru odpowiedzi "najbardziej technicznie brzmiącej", ale niepasującej do rozpoznania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza, że kabel jest sygnalizacyjny?
Kabel sygnalizacyjny służy głównie do przesyłania sygnałów sterujących, pomiarowych lub alarmowych, a nie do zasilania odbiorników dużą mocą. Zwykle dobiera się go pod kątem jakości transmisji, elastyczności i liczby żył, a napięcie znamionowe bywa niższe niż w kablach elektroenergetycznych.
Jak rozpoznać na zdjęciu kabel z wiązkami parowymi?
Wiązki parowe (układ w pary) rozpoznaje się po tym, że żyły są zgrupowane po dwie i często skręcone lub ułożone parami w powłoce. Taki układ jest spotykany w przewodach sygnałowych, bo ułatwia prowadzenie sygnałów i porządkowanie torów. Na samym zdjęciu nie zawsze widać skręt, ale widać parowanie.
Dlaczego w kablach sygnalizacyjnych często są żyły wielodrutowe?
Żyły wielodrutowe zwiększają elastyczność kabla, co ułatwia montaż w szafach, korytach i w trasach o wielu załamaniach. W obwodach sterowania i sygnalizacji częściej liczy się łatwość układania i odporność na wielokrotne zginanie niż minimalny spadek napięcia jak w kablach zasilających.
Co oznacza napięcie znamionowe 300/500 V na kablu?
Oznaczenie 300/500 V informuje, dla jakich warunków napięciowych przewód/kabel został zaprojektowany (w typowych zastosowaniach instalacyjnych). To ważne kryterium doboru: kabel o innym napięciu znamionowym może mieć inną konstrukcję i przeznaczenie. Na egzaminie porównuj ten parametr z opisem odpowiedzi.
Jaka jest różnica między kablem kontrolnym a sygnalizacyjnym?
W praktyce oba mogą występować w automatyce i sterowaniu, ale "kontrolny" bywa kojarzony z obwodami nadzoru/sterowania urządzeń, a "sygnalizacyjny" z przesyłem sygnałów (np. alarmowych). Rozstrzygające są: budowa (np. pary), liczba i typ żył oraz parametry znamionowe podane przez producenta.
Czy ekranowanie kabla zawsze jest widoczne na zdjęciu?
Nie zawsze. Ekran (np. oplot lub folia) może być ukryty pod powłoką i bez rozcięcia kabla bywa niewidoczny. Dlatego jeśli pytanie bazuje na zdjęciu, ekranowanie powinno wynikać z widocznych cech lub oznaczeń. Gdy tego nie widać, nie należy zakładać ekranu "z automatu".
Dlaczego odpowiedzi z napięciem 0,6/1 kV mogą być mylące?
Napięcie 0,6/1 kV kojarzy się z kablami elektroenergetycznymi lub bardziej "mocowymi" zastosowaniami. W pytaniach rozpoznawczych często jest to celowy dystraktor: brzmi profesjonalnie, ale nie pasuje do kabla sygnalizacyjnego o typowym napięciu 300/500 V. Zawsze porównuj napięcie z przeznaczeniem.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu kabli na egzaminie?
Najczęstsze to: wybór odpowiedzi "najbardziej rozbudowanej" opisowo, pomijanie napięcia znamionowego, mylenie żyły jednodrutowej z wielodrutową oraz zakładanie cech niewidocznych (np. ekran, materiał bezhalogenowy). Pomaga procedura: najpierw przeznaczenie i napięcie, potem budowa żył i układ par.
Kiedy w praktyce instaluje się kable bezhalogenowe?
Kable bezhalogenowe dobiera się tam, gdzie istotne jest ograniczenie dymu i korozyjnych gazów w razie pożaru (np. drogi ewakuacyjne, obiekty użyteczności publicznej). To jednak kryterium środowiskowe, a nie zawsze cecha rozpoznawalna ze zdjęcia. Na egzaminie musi to wynikać z opisu lub oznaczeń.
Jak przygotować się do pytań ze zdjęciami kabli i przewodów?
Ucz się rozpoznawania po cechach: liczba żył, ich budowa (jedno-/wielodrutowe), układ (np. pary), grubość powłoki oraz typowe napięcia znamionowe. Dobrą metodą jest robienie fiszek ze zdjęciem przekroju i krótkim opisem zastosowania. Ćwicz też porównywanie podobnych odpowiedzi.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Pozostałe propozycje różnią się m.in. napięciem znamionowym (0,6/1 kV), budową żył (jednodrutowe) lub dodatkowymi cechami (ekran, bezhalogenowość)."

Materiały:

  • Karty katalogowe i opisy producentów kabli (sekcje: budowa, napięcie znamionowe, przeznaczenie)
  • Podstawy elektrotechniki instalacyjnej: przewody i kable niskiego napięcia
  • Materiały dydaktyczne z rozpoznawania przewodów/kabli na podstawie zdjęć i przekrojów
