Pytanie egzaminacyjne

To pytanie należy do kwalifikacji ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych.

Wiedza ta jest potrzebna w zawodach: MECHATRONIK oraz TECHNIK MECHATRONIK.

Question

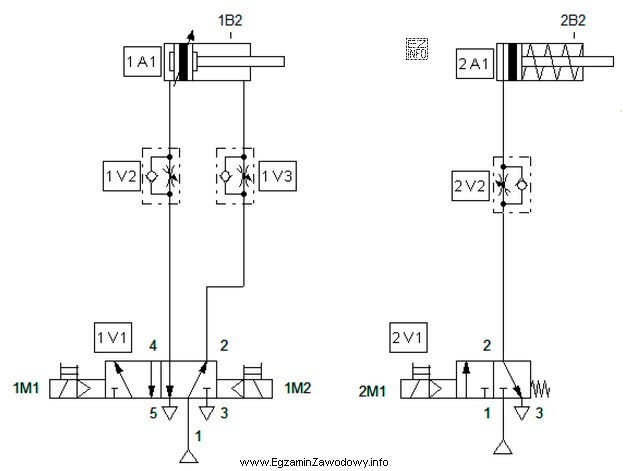

Na podstawie przedstawionego schematu układu sterowania wskaż, które z...

Accepted Answer

Na podstawie schematu układu sterowania można zauważyć, że po włączeniu cewki 1M1, elektrozawór...

Answer

Zawór 1V2 podłączony jest w taki sposób, że...

Answer

Elektrozawór rozdzielający 2V1 podłączony jest...

Answer

Elektrozawór rozdzielający 1V1 podłączony jest...

Answer

Zawór 2V2 podłączony jest w taki sposób, że...

A.	Elektrozawór rozdzielający 2V1 podłączony jest w taki sposób, że po włączeniu cewki 2M1 tłoczysko siłownika 2A1 wysunie się.
B.	Elektrozawór rozdzielający 1V1 podłączony jest w taki sposób, że po włączeniu cewki 1M1 tłoczysko siłownika 1A1 wsunie się.
C.	Zawór 1V2 podłączony jest w taki sposób, że umożliwia regulację prędkości ruchu tłoczyska siłownika 1A1 przy wsuwaniu się.
D.	Zawór 2V2 podłączony jest w taki sposób, że umożliwia regulację prędkości ruchu tłoczyska siłownika 2A1 przy wysuwaniu się.
	Zostaw bez odpowiedzi

KWALIFIKACJA ELM3 - CZERWIEC 2018
