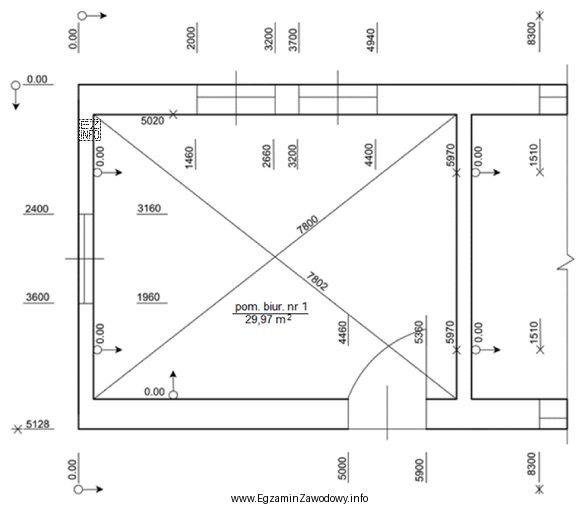

W zadaniach opartych na szkicu inwentaryzacyjnym kluczowe jest poprawne powiązanie wymiaru z elementem. Otwór drzwiowy na rzucie (lub szkicu) jest zwykle oznaczony symbolem drzwi oraz opisem/odnośnikiem do wymiaru. Szerokość otworu odczytuje się z wymiarowania: linia wymiarowa ma strzałki (lub kreski) wskazujące dokładnie te dwie krawędzie, między którymi mierzona jest szerokość.
Odpowiedź "90 cm" jest poprawna, ponieważ odpowiada szerokości otworu drzwiowego przypisanej do pomieszczenia biurowego nr 1 na przedstawionym szkicu. W praktyce egzaminacyjnej oznacza to, że na rysunku przy odpowiednich strzałkach (lub w tabelce/legendzie powiązanej z numerem drzwi) widnieje właśnie wartość 90 cm.
- Odpowiedź "80 cm" jest błędna, gdy została odczytana z innego otworu (np. drzwi wewnętrznych do pomieszczenia pomocniczego) lub wynika z pochopnego przyjęcia popularnej wartości bez sprawdzenia przypisania na szkicu.
- Odpowiedź "100 cm" jest błędna, jeśli dotyczy innego otworu (np. wejściowego lub szerszego przejścia) albo jest skutkiem pomylenia szerokości z innym wymiarem (np. szerokością wnęki lub fragmentu ściany).
- Odpowiedź "110 cm" jest błędna, ponieważ taka wartość zwykle dotyczyłaby szerszego przejścia; w tym zadaniu nie jest to wymiar przypisany do drzwi w pomieszczeniu nr 1.
Wskazówka egzaminacyjna: zawsze sprawdź, czy strzałki linii wymiarowej dotyczą dokładnie otworu drzwiowego, a nie całej ściany lub odcinka między osiami. Jeśli szkic ma skalę, upewnij się, czy podane wartości są już wymiarami (najczęściej tak), czy trzeba je odczytać ze skali.
