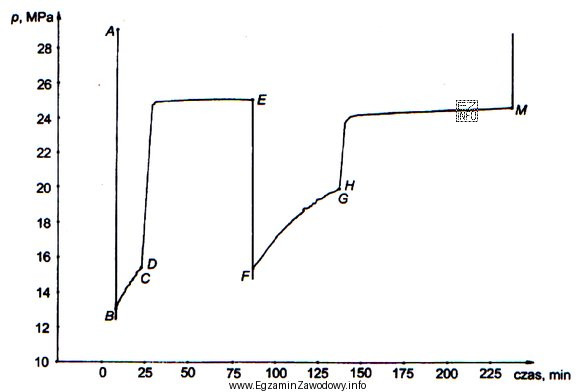

Zadanie sprawdza umiejętność interpretacji zapisu z opróbowania warstwy złożowej (wykres rozkładu ciśnienia dennego). Kluczowe są tu dwie czynności:
- Poprawne zidentyfikowanie drugiego cyklu (czyli właściwego fragmentu przebiegu),
- Odczyt ciśnienia na zakończenie cyklu, czyli w punkcie końcowym tego fragmentu, z osi ciśnienia (MPa).
Odpowiedź "24 MPa" jest poprawna, ponieważ odpowiada wartości ciśnienia dennego w momencie zakończenia drugiego cyklu na przedstawionym wykresie. W praktyce oznacza to, że bierzemy ostatni punkt (lub wartość końcową) w obrębie drugiego cyklu, a następnie odczytujemy jego wysokość na skali ciśnienia.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "15 MPa" – typowy błąd to odczyt z innej fazy testu, np. z wcześniejszego fragmentu przebiegu albo z okresu po spadku/ustalaniu, który nie jest końcem drugiego cyklu.
- "20 MPa" – taka wartość może odpowiadać lokalnemu poziomowi/stabilizacji w trakcie cyklu, ale nie punktowi końcowemu drugiego cyklu wskazanemu na wykresie.
- "13 MPa" – najczęściej wynika z pomylenia cyklu (np. odczyt z pierwszego cyklu lub z odcinka o niższym ciśnieniu) albo z nieuważnego użycia skali.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, zaznacz na wykresie granice cykli (I i II) oraz upewnij się, że odczytujesz oś ciśnienia i właściwy punkt w czasie. W zadaniach "na podstawie wykresu" nie wykonuje się obliczeń — liczy się precyzyjny odczyt i właściwa identyfikacja fragmentu przebiegu.
