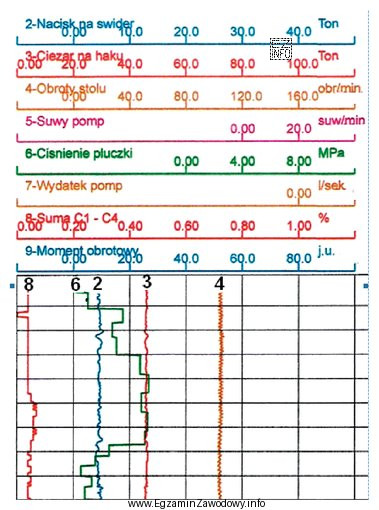

W rejestratorze parametrów wiercenia każdy parametr ma własną skalę oraz odpowiadającą mu linię na wykresie (zwykle rozróżnioną kolorem i/lub numerem). Aby poprawnie odczytać obciążenie haka wiertniczego (ciężar na haku), trzeba wykonać trzy kroki:

• Zidentyfikować właściwy parametr w legendzie: "3–Ciężar na haku". Jest on powiązany z czerwoną skalą w tonach, opisaną wartościami od 0 do 100.
• Odnaleźć właściwą linię na wykresie: na diagramie linia parametru "3" jest również czerwona i oznaczona numerem "3". To ogranicza ryzyko pomylenia jej z innymi przebiegami (np. ciśnieniem, momentem, obrotami), które mają inne skale.
• Odczytać wartość z siatki i skali: czerwona linia "3" znajduje się pomiędzy pionowymi liniami odpowiadającymi 40 i 60 ton oraz leży bliżej 40. Ponieważ nie pokrywa się dokładnie z linią 40, trzeba zastosować interpolację "na oko". Położenie bliższe 40 niż 60 odpowiada w przybliżeniu wartości około 45 ton.

Dlatego poprawna jest odpowiedź "Około 45 ton."

Pozostałe propozycje są nieprawidłowe z typowych powodów:

• "Około 25 ton." – taka wartość leżałaby między 20 a 40 ton, a czerwona linia jest wyraźnie dalej, w przedziale 40–60.
• "Około 38 ton." – to wartość poniżej 40 ton; na diagramie linia jest już po prawej stronie linii 40, więc odczyt musi być większy niż 40.
• "Około 14 ton." – odpowiadałoby obszarowi między 0 a 20 ton, skrajnie po lewej; na wykresie czerwona linia "3" znajduje się znacznie bardziej na prawo.

W praktyce prawidłowy odczyt ciężaru na haku jest ważny, bo nagłe odchylenia mogą sygnalizować m.in. zwiększone opory ruchu przewodu, przywieranie lub inne problemy wymagające reakcji obsługi wiertni.
