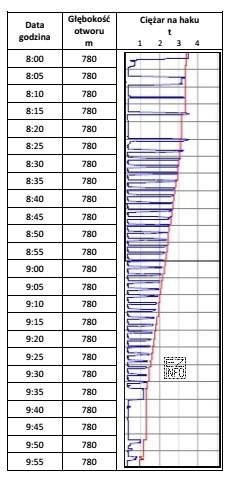

Parametr "ciężar zawieszony na haku" (obciążenie haka, ang. hook load) odzwierciedla, jaki ciężar przenosi układ wyciągowy podczas pracy wiertnicy. Ponieważ różne czynności w otworze wymagają innych ruchów przewodu i innych warunków obciążenia, przebieg tego parametru w czasie ma zwykle rozpoznawalne wzorce.
Odpowiedź "Wyciąganie przewodu wiertniczego." jest poprawna, ponieważ podczas wyciągania (tripping out) obciążenie haka odpowiada ciężarowi przewodu unoszonego nad dno otworu i zmienia się w sposób powtarzalny wraz z kolejnymi etapami podnoszenia, zatrzymań i prac przy rozkręcaniu/odkładaniu elementów przewodu. Na rejestracji często widać sekwencje zmian (odcinki o podobnym charakterze), które są typowe dla operacji wyciągania, a nie dla ciągłego procesu wiercenia.
Dlaczego pozostałe odpowiedzi nie pasują do takiej interpretacji wykresu?
- "Zapuszczanie przewodu wiertniczego." – przy zapuszczaniu (tripping in) przewód jest opuszczany, a obciążenie haka zwykle nie zachowuje się jak przy podnoszeniu: częściej obserwuje się inne relacje obciążenia wynikające z oddziaływań w otworze (tarcie, opory) oraz z faktu, że ciężar przewodu jest "przekazywany" do otworu w miarę opuszczania. Wzorzec trendu i sekwencji zmian różni się od wyciągania.
- "Wiercenie otworu wiertniczego." – podczas wiercenia obciążenie haka jest powiązane m.in. z ustawianiem i utrzymywaniem nacisku na świder (WOB) oraz z pracą przewodu w ruchu obrotowym i posuwistym. Przebieg jest zwykle bardziej ciągły/ustabilizowany niż przy typowych cyklach trippingowych, a zmiany mają inną dynamikę.
- "Wymiana narzędzia wiercącego." – sama wymiana narzędzia jest zdarzeniem technologicznym obejmującym etap wyciągania i zapuszczania oraz prace na powierzchni. W zapisie obciążenia haka nie zawsze da się ją jednoznacznie wskazać jako odrębną czynność bez dodatkowych parametrów (np. czasu postoju, sygnałów z urządzeń powierzchniowych). Jeśli wykres pozwala wybrać jedną czynność w otworze, zwykle chodzi o rozpoznanie dominującej operacji, czyli tutaj o wyciąganie przewodu.
Wskazówka egzaminacyjna: przy pytaniach opartych o wykres najpierw ustal, czy przebieg pokazuje cykliczne etapy manipulacji przewodem (typowe dla trippingu), czy raczej ciągłą pracę charakterystyczną dla wiercenia. Dopiero potem wybierz, czy chodzi o wyciąganie czy zapuszczanie.
