KWALIFIKACJA GIW13 - CZERWIEC 2017

Azymut to kąt (0–360°) opisujący kierunek odchylenia otworu w rzucie poziomym.

W praktyce mówi, "w którą stronę" (np. na wschód lub zachód) biegnie trajektoria. Częstym błędem jest mylenie 90° z 270°, czyli wschodu z zachodem.

W zadaniach egzaminacyjnych krzywizna/inklinacja bywa podawana jako kąt odchylenia osi otworu od pionu, zapisany w stopniach.

Im większy kąt, tym większe odchylenie. Przy odczycie trzeba uważać, aby nie pomylić skali głównej z pomocniczą.

270° odpowiada kierunkowi zachodniemu w standardowej orientacji (0°/360° = północ, 90° = wschód, 180° = południe).

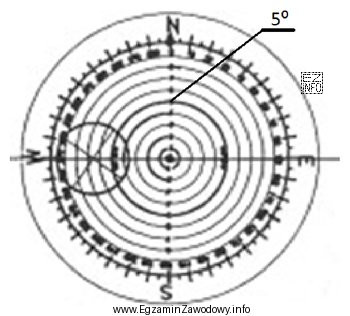

Jeśli na diagramie widzisz wskazanie "w lewo" od 0°/360° przy rosnącej skali, to często jest to właśnie 270°.

To typowe wartości "kardynalne", łatwe do pomylenia, bo leżą naprzeciw siebie na skali kołowej.

W praktyce błąd wynika z odwrócenia odniesienia (np. inna orientacja tarczy) lub z czytania skali "od końca". Dlatego zawsze powiąż stopnie z kierunkami świata.

Najczęściej myli się: (1) właściwy pierścień skali (kąt odchylenia vs oznaczenia pomocnicze), (2) kierunek narastania stopni, (3) interpretację 90° i 270°.

Warto też sprawdzić, czy odczyt dotyczy dokładnie tej samej głębokości/odcinka, którego dotyczy pytanie.

Nie. Azymut opisuje kierunek odchylenia w poziomie, a krzywizna/inklinacja opisuje "jak mocno" otwór odchyla się od pionu (w ujęciu kątowym).

Do opisu trajektorii zwykle potrzebujesz obu informacji jednocześnie, bo sama inklinacja nie mówi, w którą stronę biegnie otwór.

Pomiary wykonuje się w trakcie prowadzenia otworu, szczególnie w wierceniach kierunkowych, aby kontrolować zgodność trajektorii z projektem.

Mogą być wykonywane okresowo na kolejnych głębokościach lub w sposób ciągły (zależnie od technologii). Wyniki służą do korekt narzędzi i parametrów wiercenia.

Kluczowe jest sprawdzenie, z której skali pochodzi odczyt: czy jest to podziałka kąta odchylenia, czy wartość pomocnicza lub zdublowane oznaczenie.

Dobrym nawykiem jest porównanie z sąsiednimi podziałami (np. 5°, 10°, 15°) i ocena, czy wskazanie leży bliżej 5° czy 15°.

Azymut pozwala przewidzieć, gdzie w poziomie będzie przesuwał się otwór wraz z głębokością.

To ważne dla trafienia w cel geologiczny, utrzymania bezpiecznych odległości od innych otworów oraz dla oceny ryzyka kolizji. Bez prawidłowego azymutu nie da się wiarygodnie odtworzyć trajektorii w planie.

Najlepiej pracować na przykładowych diagramach i zestawach zadań: najpierw odczytuj same kąty (0/90/180/270), potem wartości pośrednie.

Pomaga też szybkie mapowanie stopni na kierunki świata oraz wykonywanie krótkich serii zadań "na czas", aby ograniczyć pomyłki wynikające z pośpiechu.
