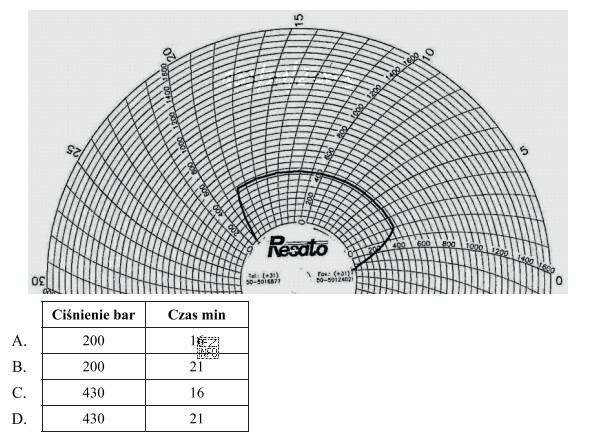

Na wykresie z rejestratora ciśnieniowego trzeba rozdzielić dwie rzeczy: wartość ciśnienia oraz czas jego utrzymywania. Odczytu dokonuje się z dwóch skal: skala promieniowa/obwodowa odpowiada za czas (minuty), a skala koncentryczna (kręgi) odpowiada za ciśnienie (bary).
1) Odczyt ciśnienia
Należy znaleźć fragment przebiegu, w którym ciśnienie jest stałe, czyli odcinek plateau. To właśnie ten poziomy (stabilny) odcinek reprezentuje utrzymywanie zadanego ciśnienia podczas próby. Poziom plateau leży wyraźnie powyżej 400 bar, ale poniżej 450 bar; z podziałek pomocniczych wynika wartość pośrednia około 430 bar.
2) Odczyt i obliczenie czasu utrzymywania
Czas utrzymywania nie jest "czasem końcowym" widocznym na tarczce, tylko długością trwania etapu plateau. Dlatego trzeba odczytać dwa momenty:
- początek plateau – na wykresie wypada przy 5 min,
- koniec plateau – moment gwałtownego spadku ciśnienia wypada przy 21 min.
Czas trwania plateau to różnica: 21 min − 5 min = 16 min.
Dlaczego pozostałe odpowiedzi są błędne?
Warianty z 200 bar wynikają z błędnego odczytu skali ciśnienia (zbyt nisko, pominięcie tego, że linia plateau jest ponad 400 bar). Warianty z 21 min to typowa pomyłka polegająca na podaniu czasu końca etapu zamiast czasu jego trwania. Na egzaminie zawsze sprawdzaj, czy pytanie dotyczy "kiedy" (moment) czy "jak długo" (różnica czasów).
