Ciężarowskaz (wskaźnik obciążenia haka, tzw. hook load) służy do bieżącej kontroli siły/ciężaru przenoszonego przez układ wyciągowy. W praktyce wiertniczej jest to jeden z podstawowych odczytów pozwalających ocenić, czy zestaw wiertniczy porusza się prawidłowo, czy nie pojawiają się nadmierne opory oraz czy nie przekraczane są dopuszczalne obciążenia.

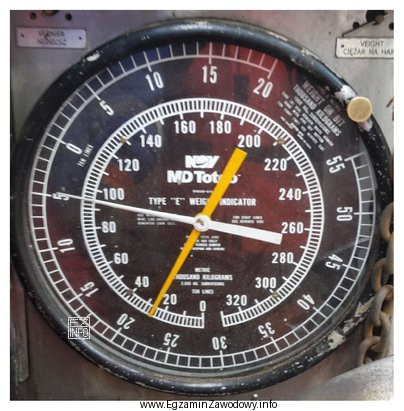

Aby rozwiązać zadanie, należy wykonać poprawny odczyt ze skali przyrządu: zlokalizować wskazówkę (lub marker) i odczytać wartość w jednostkach podanych na tarczy, uwzględniając podziałkę (główne działki i ewentualne działki pośrednie). W tym przypadku wskazanie odpowiada wartości 26 t, czyli ciężarowi zestawu wiertniczego wiszącego na haku w czasie wiercenia.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 22 t — to zaniżony odczyt, typowy błąd wynika z "przeskoczenia" o jedną lub kilka działek albo z nieuwzględnienia skali pośredniej.
- 31 t — to zawyżony odczyt; często jest skutkiem zakotwiczenia na większej liczbie lub błędnej interpolacji między działkami.
- 94 t — wartość skrajnie wysoka w porównaniu do pozostałych odpowiedzi; bywa wybierana, gdy ktoś myli odczyt wskazówki z zakresem/końcem skali lub patrzy na inną, nie tę skalę na tarczy.
Wskazówka egzaminacyjna: zawsze sprawdź, w jakich jednostkach wyskalowany jest przyrząd i czy na tarczy nie ma więcej niż jednej skali. Następnie odczytuj wartość względem najbliższych oznaczonych działek, a dopiero potem dobieraj odpowiedź z listy.
