W żurawiach wieżowych udźwig maksymalny nie jest stały – zmienia się wraz z wysięgiem (promieniem roboczym). Im większy wysięg, tym zwykle mniejszy dopuszczalny udźwig, ponieważ rośnie moment obciążający konstrukcję.

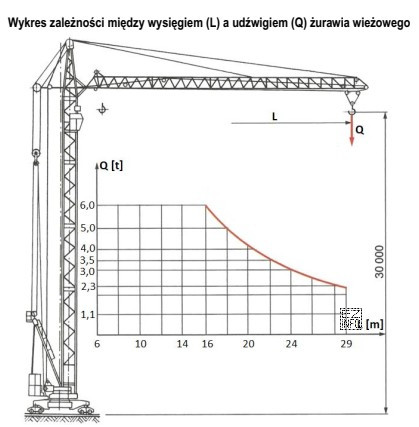

W zadaniu kluczowe jest, aby skorzystać z charakterystyki eksploatacyjnej (najczęściej wykresu lub tabeli udźwigu). Postępowanie jest następujące:
- odnajdź na charakterystyce wartość wysięgu 22 m (na osi lub w kolumnie),
- przejdź do odpowiadającej jej wartości maksymalnego udźwigu,
- zwróć uwagę na jednostki (t) i na to, czy odczyt dotyczy udźwigu "maksymalnego", a nie innego parametru (np. udźwigu na końcu wysięgnika lub udźwigu w innym trybie pracy).
Dla wysięgu 22 m z charakterystyki wynika wartość 3,5 tony, więc taka odpowiedź jest poprawna.
Dlaczego pozostałe propozycje są błędne? Wartości 3,0 tony, 4,0 tony i 4,5 tony nie odpowiadają punktowi pracy przy wysięgu 22 m w przedstawionej charakterystyce. Typowe pomyłki to: odczyt z sąsiedniego wysięgu, pomylenie osi/kolumn, albo sugerowanie się "ładną" wartością zamiast dokładnym wskazaniem z wykresu.
W praktyce na budowie taki odczyt służy do bezpiecznego zaplanowania podnoszenia zbrojenia i materiałów – przed podczepieniem ładunku trzeba upewnić się, że jego masa (z osprzętem) nie przekracza dopuszczalnej wartości dla danego promienia.
