KWALIFIKACJA ELM6 - STYCZEŃ 2022 (test 3)

PYTANIE NR 18.

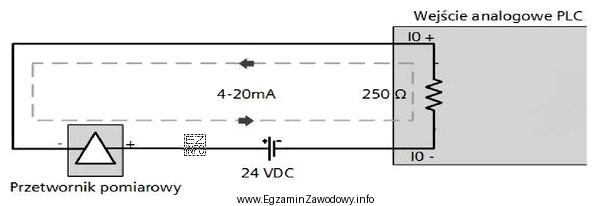

Na podstawie przedstawionej ilustracji określ zakres napięć pomiędzy zaciskami IO- i IO+ wejścia analogowego sterownika PLC z podłączonym przetwornikiem.
Ilustracja przedstawia schemat połączenia przetwornika pomiarowego z wejściem analogowym sterownika PLC, co jest istotne w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wejście analogowe PLC mierzy napięcie różnicowe między zaciskami IO+ i IO-.
Aby wskazać poprawny zakres, należy odczytać z ilustracji, jaki sygnał daje podłączony przetwornik (niektóre mają dodatni "offset"). W tym układzie sygnał odpowiada zakresowi 1–5 V, a nie typowym zakresom 0–5 V lub 0–10 V.

Pełne wyjaśnienie:

W pytaniu trzeba określić zakres napięć mierzonych między IO+ i IO- wejścia analogowego PLC przy podłączonym przetworniku. Kluczowe jest to, że pomiar dotyczy różnicy potencjałów między tymi dwoma zaciskami, a nie napięcia "względem masy" rozumianej potocznie.

Poprawna odpowiedź: "1÷5 V". Taki zakres oznacza, że przetwornik nie zaczyna od zera, tylko ma dodatnią wartość początkową (offset). W praktyce spotyka się to m.in. wtedy, gdy konstrukcja toru pomiarowego ma pozwalać odróżnić stan "minimalny" od stanów awaryjnych (np. przerwa w obwodzie, uszkodzenie czujnika), które mogłyby dawać wartości bliskie 0 V.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?

  • "0÷5 V" jest błędne, jeśli na ilustracji przetwornik/układ wskazuje, że dolna granica sygnału nie wynosi 0 V. Taki wybór wynika często z automatycznego utożsamienia IO- z "zerem".
  • "0÷10 V" to bardzo typowy zakres dla wejść napięciowych PLC, ale typowość nie jest dowodem. Jeżeli źródło sygnału jest 1–5 V, przyjęcie 0–10 V w konfiguracji skutkuje błędnym skalowaniem (odczyt będzie zaniżony w jednostkach inżynierskich).
  • "1÷10 V" miesza dwie idee: offset 1 V oraz górny limit 10 V. Bez wskazania na ilustracji, że przetwornik pracuje do 10 V, taki zakres jest nieuzasadniony; w praktyce prowadziłby do niezgodności z rzeczywistym sygnałem i błędnego przeliczenia wartości.

Wskazówka egzaminacyjna: najpierw ustal, czy wejście jest napięciowe i jakie ma zaciski pomiarowe, a potem odczytaj z rysunku, jaki sygnał jest generowany przez przetwornik. Dopiero na końcu dopasuj odpowiedź, zwracając uwagę na dolną granicę (0 V czy wartość dodatnia).

Dodatkowe pytania

Dodatkowe pytania (FAQ):

IO+ i IO- to zaciski, między którymi moduł wejścia analogowego mierzy napięcie sygnału.

W praktyce oznacza to pomiar różnicowy: liczy się różnica potencjałów między przewodem "plus" i "minus", a nie napięcie jednego przewodu względem obudowy czy PE.

Szukaj na ilustracji opisu modułu wejściowego lub przetwornika: zakresów typu 0–10 V, 0–5 V, 1–5 V itp.

Jeśli rysunek pokazuje przetwornik z wyjściem 1–5 V, to właśnie taki zakres będzie występował między IO+ i IO-.

Zakres 1–5 V ma dodatnią wartość minimalną (offset), co bywa użyteczne diagnostycznie.

Dzięki temu wartości bliskie 0 V mogą oznaczać awarię (np. przerwę w obwodzie) zamiast normalnego minimum pomiaru. To ułatwia wykrywanie uszkodzeń.

Nie zawsze. IO- bywa przewodem odniesienia dla pomiaru, ale nie musi być tożsame z masą zasilania, obudową ani PE.

Dlatego w zadaniach egzaminacyjnych kluczowe jest, że napięcie określa się między IO+ i IO- zgodnie z połączeniem na schemacie.

Najczęściej pojawia się błędne skalowanie: PLC przelicza sygnał na złą wartość procesu (np. temperaturę, ciśnienie).

Może też dojść do nasycenia wejścia (wartość maksymalna/minimalna), alarmów diagnostycznych i trudnej do wykrycia systematycznej pomyłki w pomiarze.

Ustaw multimetr na pomiar napięcia stałego i zmierz napięcie bezpośrednio między przewodami podłączonymi do IO+ oraz IO-.

Porównaj wynik z zakresem z dokumentacji przetwornika. Pamiętaj o zachowaniu zasad BHP i niezwieraniu zacisków.

Najpewniejsza metoda to sprawdzenie oznaczeń na module i w dokumentacji.

Wejścia napięciowe mają zakresy w woltach (np. 0–10 V), a prądowe w miliamperach (np. 4–20 mA). Często różnią się też sposobem okablowania i wymaganym obciążeniem.

W praktyce często spotyka się zakresy napięciowe 0–10 V, 0–5 V, 1–5 V oraz prądowe 0–20 mA i 4–20 mA.

Egzamin sprawdza, czy potrafisz dobrać właściwy zakres na podstawie schematu i opisu przetwornika.

Bo dolna granica determinuje interpretację "zera" procesu i diagnostykę.

Jeśli sygnał zaczyna się od 1 V, to wartości poniżej tej granicy są nienormalne. Pominięcie offsetu prowadzi do błędnych wniosków o pracy czujnika i błędnej konfiguracji w PLC.

Najczęstsze pomyłki to: traktowanie IO- jako pewnego "0 V", ignorowanie informacji o przetworniku oraz wybór najpopularniejszego zakresu bez odczytu z rysunku.

Warto zawsze sprawdzić, czy rysunek nie pokazuje dodatkowego elementu (przetwornika) zmieniającego zakres.

info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że w tym układzie sygnał odpowiada zakresowi 1–5 V, a nie typowym zakresom 0–5 V lub 0–10 V.

Materiały:

  • Instrukcja/nota katalogowa konkretnego modułu wejść analogowych PLC używanego w pracowni
  • Dokumentacja przetwornika (zakres wyjściowy, sposób zasilania, obciążalność)
  • Materiały dydaktyczne z podstaw pomiarów i sygnałów analogowych w automatyce
