KWALIFIKACJA ELE2 - CZERWIEC 2024 (test 3)

Wyjaśnienie poprawnej odpowiedzi:

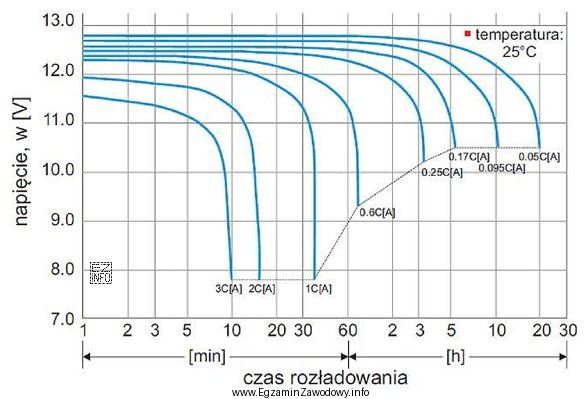

Na podstawie przedstawionego wykresu zależności napięcia na zaciskach akumulatora od prądu i czasu rozładowywania, możemy określić wartość napięcia dla podanych warunków. Akumulator o pojemności C = 100 Ah był obciążony prądem o wartości 60 A przez 30 minut. Prąd rozładowania wynosi 0,6C (60 A / 100 Ah). Na wykresie znajdujemy krzywą odpowiadającą prądowi 0,6C. Po 30 minutach rozładowania (0,5 godziny) odczytujemy z wykresu, że napięcie na zaciskach akumulatora wynosi około 12,0 V. Zatem poprawną odpowiedzią jest 12,0 V.
