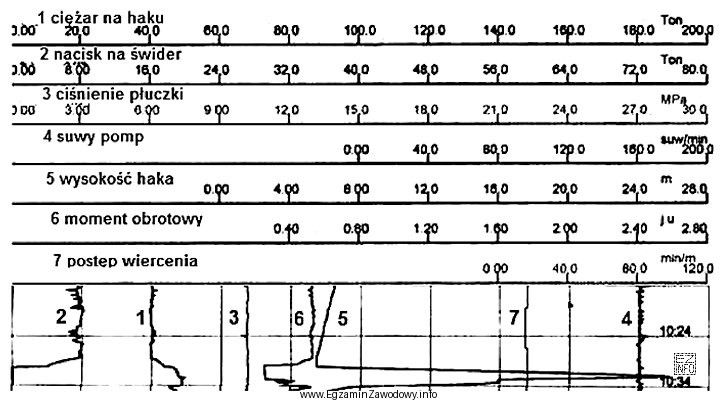

W rejestratorze parametrów wiercenia każdy monitorowany parametr ma przypisaną własną skalę i jednostkę, a na wykresie przebieg jest oznaczony numerem. Aby poprawnie odpowiedzieć, trzeba wykonać trzy kroki: (1) znaleźć właściwy parametr, (2) odczytać jego jednostkę, (3) odczytać wartość z właściwej skali.
W tym zadaniu kluczowy jest parametr opisany jako "7 postęp wiercenia". Jego jednostka to min/m, co oznacza czas potrzebny na wykonanie 1 metra otworu. Jest to zapis "czas na metr", a nie "metry na godzinę".
Na wykresie należy odszukać krzywą oznaczoną cyfrą "7" i sprawdzić, na jakiej wartości skali dla parametru 7 ona się znajduje. Odczyt wskazuje wartość około 80.0 na osi opisanej min/m. Zatem czas odwiercenia jednego metra wynosi około 80 minut.
Dlaczego pozostałe odpowiedzi są błędne?
- "Około 15 minut." – to wartość znacząco mniejsza; mogłaby wynikać z odczytu innej krzywej albo z błędnego założenia, że chodzi o szybszy postęp, bez sprawdzenia numeru parametru i jednostki min/m.
- "Około 100 minut." – może kusić, jeśli pomyli się położenie krzywej względem siatki lub odczyta sąsiednią linię skali, ale nie odpowiada wskazaniu dla parametru 7.
- "Około 120 minut." – to skraj górnego zakresu skali; wybór bywa skutkiem błędu "czytam maksymalny zakres zamiast wartości krzywej" albo pomylenia osi.
W praktyce wiertnik śledzi wzrost wartości min/m jako sygnał spadku efektywności (twardsza warstwa, zużycie świdra, niewłaściwe parametry). Dlatego na egzaminie zawsze sprawdzaj: numer krzywej → nazwa parametru → jednostka → dopiero liczba.
