KWALIFIKACJA BUD1 - STYCZEŃ 2022



PYTANIE NR 22.

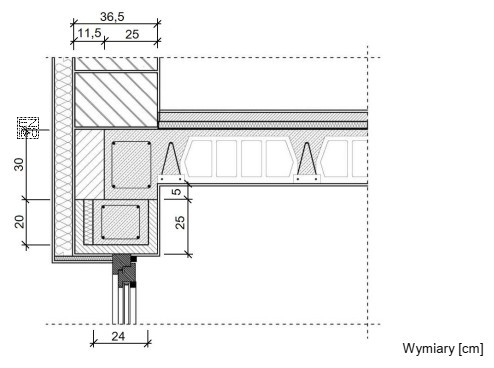

Na podstawie przekroju poprzecznego połączenia ściany zewnętrznej ze stropem Teriva określ wymiary wieńca stropowego.
Ilustracja przedstawia przekrój poprzeczny połączenia ściany zewnętrznej ze stropem Teriva, co jest istotne w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wymiary wieńca stropowego należy odczytać bezpośrednio z przekroju połączenia ściany ze stropem: szerokość odpowiada szerokości elementu wieńca w osi ściany, a wysokość wynika z wysokości części obwodowej stropu pokazanej na rysunku. Z przedstawionego detalu wynika wymiar 25,0×30,0 cm.

Pełne wyjaśnienie:

Wieniec stropowy to obwodowy element żelbetowy wykonywany przy krawędzi stropu (na obrysie budynku), którego zadaniem jest m.in. usztywnienie układu ścian i stropu oraz zapewnienie właściwego współdziałania elementów konstrukcji. W zadaniach egzaminacyjnych jego wymiary ustala się przez odczyt z przekroju – nie "z pamięci", lecz na podstawie wymiarowania i geometrii detalu.

Jak poprawnie podejść do odczytu:

  • Krok 1: Zidentyfikuj wieniec na przekroju – zwykle jest pokazany jako monolityczny element żelbetowy na krawędzi stropu, w strefie oparcia na ścianie zewnętrznej.
  • Krok 2: Odczytaj szerokość – to wymiar "w poprzek ściany", czyli grubość/szerokość wieńca widoczna w przekroju. Częstym błędem jest przepisanie grubości innej warstwy (np. fragmentu stropu, tynku, izolacji) zamiast elementu wieńca.
  • Krok 3: Odczytaj wysokość – to wymiar "w pionie" przypisany do wieńca. Należy uważać, by nie pomylić go z całkowitą wysokością stropu albo z lokalnym pogrubieniem wynikającym z innego elementu (np. warstw wykończeniowych).
  • Krok 4: Sprawdź zapis odpowiedzi – w zadaniu podano odpowiedzi w formacie "szerokość × wysokość" w centymetrach, więc należy zachować tę samą konwencję.

Odpowiedź "25,0×30,0 cm" jest zgodna z odczytem wymiarów wieńca z przedstawionego przekroju.

Dlaczego pozostałe propozycje są błędne:

  • "20,0×24,0 cm" – typowy błąd "zaniżenia" wymiarów przez odczytanie wymiarów innego fragmentu przekroju lub przyjęcie uproszczonych, uśrednionych wartości zamiast tych z rysunku.
  • "11,5×30,0 cm" – taka szerokość często kojarzy się z połową grubości muru lub pojedynczym elementem warstwowym; to przykład pomylenia szerokości wieńca z wymiarem innej części przegrody.
  • "30,0×36,5 cm" – zawyżenie wymiarów bywa skutkiem zsumowania wysokości kilku warstw (np. części stropu z warstwą nadbetonu/wykończenia) i potraktowania tej sumy jako wysokości wieńca.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi znajdź linie wymiarowe odnoszące się bezpośrednio do wieńca (a nie do całego stropu lub ściany) i odczytaj oba wymiary, a dopiero potem porównaj z wariantami odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wieniec stropowy i po co się go wykonuje?
Wieniec stropowy to obwodowy element żelbetowy przy krawędzi stropu. Usztywnia budynek, łączy ściany ze stropem i pomaga równomiernie przenosić obciążenia. W praktyce poprawia współpracę elementów i ogranicza ryzyko zarysowań przy krawędziach.
Jak odczytać wymiary wieńca z przekroju budowlanego?
Najpierw zlokalizuj wieniec jako monolityczny element żelbetowy na obrysie stropu. Następnie odczytaj szerokość z wymiaru poprzecznego oraz wysokość z wymiaru pionowego przypisanego do tego elementu. Nie sumuj warstw stropu, jeśli nie są częścią wieńca.
Dlaczego wieniec ma inne wymiary niż cała grubość stropu?
Grubość stropu obejmuje wiele elementów (np. żebra, pustaki, nadbeton i warstwy wykończeniowe), natomiast wieniec jest tylko częścią obwodową, zwykle monolityczną i celowo ukształtowaną konstrukcyjnie. Dlatego jego wysokość i szerokość mogą nie odpowiadać całemu "pakietowi" stropu.
Jakie błędy najczęściej popełnia się przy odczycie wymiarów wieńca?
Najczęstsze błędy to: odczytanie wymiaru ściany zamiast wieńca, pomylenie wysokości stropu z wysokością wieńca, zsumowanie kilku warstw jako jednego wymiaru oraz odwrócenie kolejności (wysokość × szerokość). Pomaga sprawdzenie, do czego dokładnie prowadzą strzałki wymiarowe.
Czy w odpowiedzi zawsze podaje się szerokość razy wysokość wieńca?
W testach zwykle stosuje się zapis "szerokość × wysokość", ale kluczowe jest dopasowanie do konwencji użytej w zadaniu. Jeśli warianty odpowiedzi mają format "x×y cm", przyjmij, że chodzi o dwa prostopadłe wymiary przekroju wieńca. W razie wątpliwości porównaj z kierunkiem wymiarowania na rysunku.
Kiedy na budowie sprawdza się wymiary wieńca stropowego?
Wymiary kontroluje się przed betonowaniem: po wykonaniu deskowania/szalunku i ułożeniu zbrojenia, a także po ustawieniu elementów stropu, jeśli wieniec z nimi współpracuje. Wczesna kontrola pozwala uniknąć rozkuwania i przeróbek oraz ogranicza ryzyko błędów w ilości betonu i otulinie.
Jak odróżnić wieniec od nadbetonu na przekroju stropu?
Nadbeton jest zwykle cienką, ciągłą warstwą na całej powierzchni stropu, natomiast wieniec występuje przy obwodzie i ma własny zarys przekroju (często "ramkę" przy ścianie). Na rysunku szukaj elementu obwodowego z osobnym wymiarowaniem i zaznaczonym zbrojeniem typowym dla wieńca.
Czy grubość ściany zewnętrznej wpływa na szerokość wieńca?
Często tak, bo wieniec jest sytuowany w strefie oparcia stropu na ścianie i może być dopasowany do geometrii przegrody. Jednak nie wolno zakładać automatycznie, że szerokość wieńca zawsze równa się grubości muru. Na egzaminie decyduje wymiar podany na detalu przekrojowym.
Jak przygotować się do zadań z odczytem wymiarów z przekrojów?
Ćwicz na różnych przekrojach: ściana–strop, ściana–dach, nadproża i wieńce. Zwracaj uwagę na: strzałki wymiarowe, jednostki, skalę i to, do jakich krawędzi odnosi się wymiar. Dobra metoda to zaznaczanie na wydruku elementu, którego dotyczą wymiary, zanim spojrzysz na odpowiedzi.
Jakie elementy stropu gęstożebrowego najczęściej myli się z wieńcem?
Najczęściej mylone są: żebra stropowe, nadbeton oraz lokalne pogrubienia przy podporach. Wynika to z podobnego sposobu kreskowania i bliskiego położenia na przekroju. Pomaga reguła: wieniec jest elementem obwodowym i ma wyraźnie zaznaczone granice oraz zwykle osobne, dedykowane wymiarowanie.
info

Około 65% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że z przedstawionego detalu wynika wymiar 25,0×30,0 cm.
