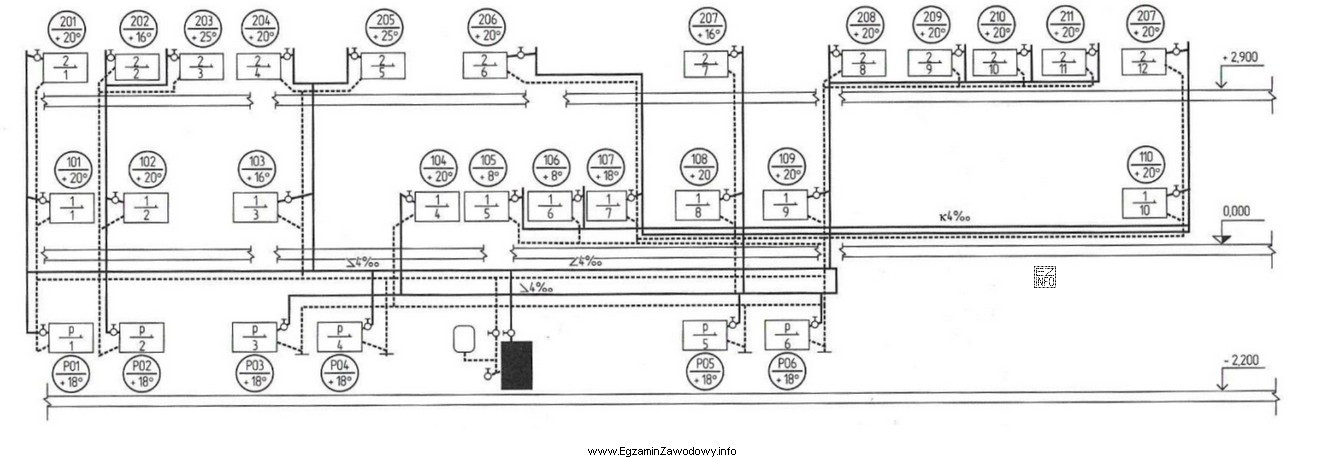

W rozwinięciu instalacji centralnego ogrzewania (c.o.) grzejniki są przedstawione jako powtarzalne symbole urządzeń odbiorczych podłączonych do gałązek/pionów. Pytanie dotyczy wyłącznie parteru, więc kluczowe jest poprawne ograniczenie zakresu zliczania.
Jak wykonać zadanie poprawnie:
- Najpierw odszukaj na rysunku oznaczenie kondygnacji i fragment odpowiadający parterowi (np. opis "parter", poziom lub wydzielony odcinek rozwinięcia).
- Zidentyfikuj symbol grzejnika (korzystając z legendy, jeśli jest podana). Następnie zliczaj grzejniki systematycznie, przechodząc po rysunku w stałym kierunku i "odhaczając" każdy policzony symbol.
- Uważaj, aby nie policzyć elementu dwa razy, jeśli rysunek pokazuje połączenia w sposób ciągły lub na kilku odcinkach (zliczasz urządzenia, nie odcinki przewodów).
- Nie włączaj do wyniku grzejników z innych kondygnacji (piętro/poddasze/piwnica), nawet jeśli są na tym samym arkuszu.
Poprawna odpowiedź "10 sztuk." wynika z policzenia wszystkich grzejników przypisanych do parteru na rozwinięciu instalacji.
Dlaczego pozostałe wartości są błędne:
- "6 sztuk." zwykle wynika z pominięcia części gałązek lub przeoczenia grzejnika w małym pomieszczeniu albo na końcu instalacji.
- "12 sztuk." często pojawia się, gdy doliczy się elementy z innej kondygnacji lub podwójnie policzy grzejnik pokazany przy tym samym pionie.
- "28 sztuk." wskazuje na zliczanie grzejników z całego budynku (wszystkich kondygnacji) zamiast tylko z parteru.
Na egzaminie warto stosować metodę kontroli: po pierwszym zliczeniu wykonaj drugie, niezależne przejście po rysunku (w odwrotnym kierunku) i porównaj wynik.
