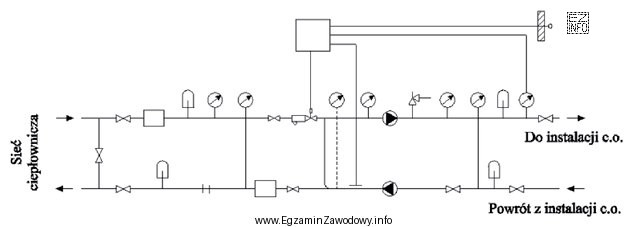

Zadanie sprawdza umiejętność czytania dokumentacji technicznej instalacji sanitarnych, w szczególności schematu węzła cieplnego. Poprawna odpowiedź "1 szt." oznacza, że na załączonym schemacie występuje dokładnie jeden element oznaczony jako filtr (zwykle filtr siatkowy lub element pełniący funkcję filtracji/wyłapywania zanieczyszczeń).
Aby rozwiązać takie pytanie poprawnie, warto zastosować stałą procedurę:
- Krok 1: odszukaj na schemacie symbol filtra lub jego oznaczenie (np. skrót, numer, opis w legendzie).
- Krok 2: przejdź wzrokiem cały układ po kolei (np. od strony zasilania do powrotu), zaznaczając każde miejsce, w którym filtr występuje.
- Krok 3: upewnij się, że nie policzono innego elementu jako filtra (częsty błąd dotyczy mylenia filtra z zaworem, odmulaczem lub elementem pomiarowym).
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Wskazują większą liczbę filtrów, co zwykle wynika z jednego z typowych mechanizmów pomyłki: (1) podwójnego zliczenia tego samego symbolu przy skrzyżowaniach/rozgałęzieniach, (2) włączenia do liczenia elementów podobnych graficznie, ale o innej funkcji, albo (3) przyjęcia "typowej" liczby filtrów spotykanej w praktyce zamiast odczytu z konkretnego rysunku. Na egzaminie kluczowe jest trzymanie się oznaczeń na schemacie i liczenie wyłącznie tych elementów, które rzeczywiście są filtrami w przedstawionym układzie.
