KWALIFIKACJA BUD20 - STYCZEŃ 2018

PYTANIE NR 19.
Na podstawie rysunku aksonometrycznego instalacji gazowej określ średnicę przewodu doprowadzającego gaz do kuchenki gazowej.

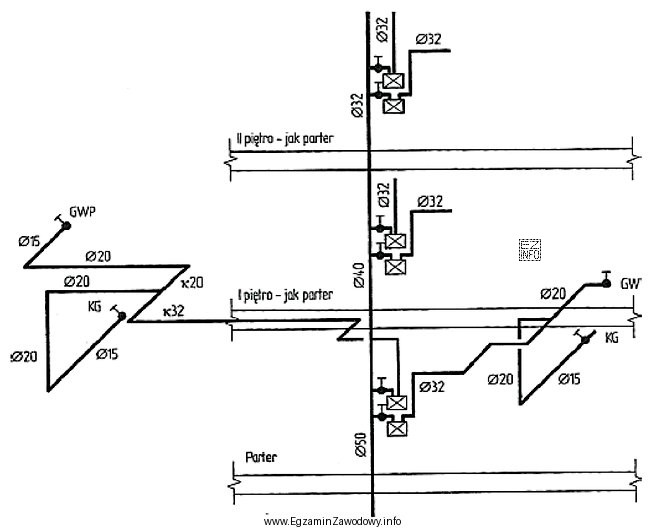

Ilustracja przedstawia rysunek aksonometryczny instalacji gazowej, który jest częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wskazać poprawną wartość, należy na rysunku aksonometrycznym zidentyfikować odcinek przewodu doprowadzający gaz bezpośrednio do kuchenki i odczytać oznaczoną tam średnicę (zgodnie z legendą zapisu Ø/DN). Pozostałe odpowiedzi dotyczą innych średnic występujących w instalacji lub typowych dla innych odcinków.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowa jest umiejętność czytania rysunku aksonometrycznego instalacji gazowej, a nie wykonywanie obliczeń. Najpierw należy odnaleźć na rysunku kuchenkę gazową jako odbiornik. Następnie trzeba prześledzić przebieg instalacji do miejsca, gdzie przewód bezpośrednio zasila to urządzenie (zwykle jest to krótki odcinek przyłączeniowy/końcowy do punktu poboru).

Po zlokalizowaniu właściwego odcinka należy odczytać średnicę przypisaną do tego przewodu. Na rysunkach spotyka się różne konwencje: zapis średnicy jako symbol Ø (średnica) lub jako DN (średnica nominalna). Poprawny odczyt wymaga zachowania tej samej konwencji, jaką przyjęto na rysunku i w legendzie.

Odpowiedź "15 mm" jest zgodna z tym, co należy odczytać dla przewodu doprowadzającego do kuchenki. Pozostałe propozycje (większe średnice) są typowe raczej dla przewodów zasilających większe odcinki instalacji, pionów lub fragmentów przed rozgałęzieniami, dlatego nie odpowiadają odcinkowi bezpośrednio doprowadzającemu gaz do pojedynczego odbiornika.

Wskazówka egzaminacyjna: aby nie pomylić odcinków, warto "iść po instalacji" od odbiornika wstecz i sprawdzić, czy po drodze nie występuje redukcja średnicy tuż przed urządzeniem. Najczęstszy błąd polega na odczytaniu średnicy z przewodu głównego zamiast z końcowego podejścia do kuchenki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najpierw znajdź odbiornik (np. kuchenkę), potem odszukaj przewód, który dochodzi do niego bezpośrednio. Średnica jest zwykle opisana przy danym odcinku jako Ø lub DN. Zawsze sprawdź legendę rysunku, aby wiedzieć, jaką konwencję zapisu przyjęto.
DN to średnica nominalna, a Ø najczęściej oznacza średnicę podaną wprost (często zewnętrzną). W zadaniach egzaminacyjnych kluczowe jest trzymanie się konwencji z rysunku i legendy, bo ten sam przewód może być opisany innym typem średnicy w zależności od materiału i standardu dokumentacji.
Przewód główny zasila zwykle kilka odbiorników i ma większą średnicę. Do pojedynczego urządzenia często wykonuje się odcinek końcowy o mniejszej średnicy (czasem po redukcji). Egzamin sprawdza identyfikację konkretnego odcinka instalacji, więc odczyt z niewłaściwego fragmentu prowadzi do zawyżenia wyniku.
To odcinek końcowy instalacji, który dochodzi do symbolu kuchenki (odbiornika) i nie prowadzi dalej do innych punktów. Często jest to krótkie podejście od trójnika/rozgałęzienia do urządzenia. Dobrą praktyką jest prześledzenie trasy od odbiornika wstecz do pierwszego rozdziału instalacji.
Nie. Średnica zależy od projektu, długości przewodu, liczby odbiorników, sposobu prowadzenia instalacji i przyjętej dokumentacji. Dlatego w zadaniu egzaminacyjnym nie należy zgadywać "typowej" wartości, tylko odczytać ją z rysunku dla wskazanego odcinka doprowadzającego do kuchenki.
Redukcja pojawia się, gdy z przewodu o większej średnicy przechodzi się na mniejszą (np. przed pojedynczym odbiornikiem). Na aksonometrii widać to jako zmianę opisu średnicy między sąsiednimi odcinkami lub jako oznaczony element redukcyjny. Warto porównać opisy średnic na kolejnych fragmentach trasy.
Najczęstsze błędy to: odczyt średnicy z pionu lub przewodu głównego zamiast z podejścia do odbiornika, pominięcie redukcji tuż przed kuchenką oraz pomylenie konwencji zapisu (DN vs Ø). Pomaga metodyczne prześledzenie instalacji od odbiornika i kontrola legendy.
Zwykle nie. Jeżeli polecenie brzmi "określ średnicę na podstawie rysunku", chodzi o odczyt z dokumentacji, a nie o dobór obliczeniowy. Obliczenia mogłyby być potrzebne w innym typie zadania (dobór średnic), ale tutaj podstawą jest poprawna identyfikacja odcinka i odczyt oznaczenia.
Ćwicz czytanie aksonometrii: rozpoznawanie odbiorników, rozgałęzień, pionów i podejść. Ucz się legend i typowych oznaczeń (DN/Ø, materiały przewodów, armatura). Rozwiązuj zadania z arkuszy próbnych i zwracaj uwagę na to, z którego odcinka należy odczytać wymaganą wartość.
Najpierw sprawdza się, czy średnice nie są podane w zestawieniu/legendzie, przy numerach odcinków albo w opisach linii. Czasem rysunek odsyła do tabeli średnic dla poszczególnych fragmentów instalacji. Jeżeli informacje są rozproszone, trzeba dopasować opis do właściwego odcinka (np. po numerze lub symbolu).
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Pozostałe odpowiedzi dotyczą innych średnic występujących w instalacji lub typowych dla innych odcinków."

Materiały:

  • Podręczniki i materiały do nauki czytania rysunku technicznego instalacji sanitarnych (aksonometria)
  • Zbiory zadań egzaminacyjnych dla kwalifikacji BUD.20 dotyczące dokumentacji instalacji
  • Instrukcje i legendy oznaczeń stosowanych na rysunkach instalacji gazowych w projektach budowlanych
