KWALIFIKACJA BUD2 + BUD8 + BUD12 - CZERWIEC 2022



PYTANIE NR 30.

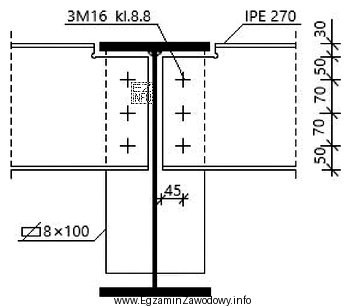

Na podstawie rysunku określ, ile wynosi rozstaw osiowy śrub łączących profil dwuteowy IPE 270 z płaskownikiem.
Wymiary [mm]
Ilustracja przedstawia techniczny rysunek konstrukcyjny, który jest częścią pytania egzaminacyjnego dla montera konstrukcji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozstaw osiowy śrub to odległość między osiami (środkami) sąsiednich śrub/otworów, a nie wymiar do krawędzi elementu. Należy odczytać wartość przypisaną do linii wymiarowej prowadzonej od osi do osi wzdłuż szeregu śrub na rysunku. Z rysunku wynika rozstaw 70 mm.

Pełne wyjaśnienie:

Rozstaw osiowy w połączeniu śrubowym oznacza odległość mierzona między osiami (środkami) kolejnych śrub lub otworów w jednym rzędzie. Na rysunku technicznym osie śrub/otworów są zwykle zaznaczone środkiem otworu (np. krzyżykiem/znacznikiem) i to do tych punktów odnoszą się wymiary osiowe.

Aby poprawnie wskazać rozstaw osiowy:

  • najpierw zidentyfikuj szereg śrub łączących dwuteownik IPE 270 z płaskownikiem,
  • następnie odszukaj wymiar poprowadzony od osi jednego otworu do osi kolejnego (wzdłuż kierunku rozmieszczenia śrub),
  • upewnij się, że odczytywana liczba dotyczy osi, a nie krawędzi elementu ani szerokości/odległości między blachami,
  • sprawdź jednostkę podaną w poleceniu (tu: [mm]), aby nie interpretować jej jako np. cm.

Wartość 70 mm jest prawidłowa, ponieważ odpowiada wymiarowi między środkami kolejnych śrub w pokazanym połączeniu.

Dlaczego pozostałe odpowiedzi są błędne?

  • 45 mm – typowy błąd wyboru innego wymiaru pomocniczego, np. do krawędzi lub elementu montażowego, a nie między osiami.
  • 50 mm – częsta pomyłka wynikająca z przyzwyczajenia do "okrągłych" rozstawów; sama "typowość" wartości nie przesądza o poprawności bez odczytu osi-osi.
  • 30 mm – zwykle odpowiada odległości lokalnej (np. margines/krawędziowy odstęp) lub wymiarowi detalu, ale nie rozstawowi osiowemu szeregu śrub.

Wskazówka egzaminacyjna: jeśli w pytaniu występuje sformułowanie "rozstaw osiowy", zawsze szukaj wymiaru między osiami, a nie pierwszego lepszego wymiaru w pobliżu śrub.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rozstaw osiowy śrub na rysunku technicznym?
Rozstaw osiowy to odległość między osiami (środkami) dwóch sąsiednich śrub/otworów w jednym rzędzie. Na rysunku odczytuje się go z wymiaru prowadzonego od środka jednego otworu do środka kolejnego, a nie od krawędzi elementu.
Jak odczytać rozstaw osiowy, gdy na rysunku jest wiele wymiarów?
Najpierw zidentyfikuj oś otworów (środki). Potem znajdź wymiar, którego linie pomocnicze wychodzą właśnie z osi otworów. Jeśli wymiar jest do krawędzi lub do innego elementu, nie jest to rozstaw osiowy.
Dlaczego rozstaw osiowy to nie to samo co odległość od krawędzi?
Odległość od krawędzi mierzy się od osi otworu do krawędzi materiału i służy m.in. do oceny bezpieczeństwa i montażu. Rozstaw osiowy opisuje odstęp między kolejnymi śrubami, wpływa na pasowanie elementów i rozmieszczenie otworów.
Jakie oznaczenia na rysunku wskazują oś śruby lub otworu?
Najczęściej jest to środek okręgu otworu zaznaczony krzyżykiem, punktem lub przecięciem cienkich linii osiowych. Wymiary osiowe odnoszą się do tych znaków, więc warto nauczyć się ich rozpoznawania.
Czy rozstaw osiowy zawsze odczytuje się w milimetrach?
W praktyce budowlanej i na większości rysunków warsztatowych jednostką są milimetry, ale zawsze trzeba sprawdzić opis rysunku lub treść polecenia. W tym zadaniu jednostka jest podana jako [mm], więc nie wykonuje się żadnych przeliczeń.
Jakie błędy są najczęstsze przy odczycie rozstawu śrub z rysunku?
Najczęściej myli się rozstaw osiowy z wymiarem do krawędzi, wybiera się "ładną" wartość (np. 50) bez sprawdzenia, do czego odnosi się linia wymiarowa, albo odczytuje się wymiar między krawędziami otworów zamiast między ich środkami.
Jak sprawdzić w praktyce na budowie, czy rozstaw śrub jest zgodny z rysunkiem?
Mierzy się odległość między środkami otworów/śrub wzdłuż szeregu (np. miarką, przymiarem lub szablonem). Kluczowe jest wyznaczenie środka otworu, a nie przykładanie miary do krawędzi elementu, bo to daje inny wynik.
Jakie znaczenie ma rozstaw osiowy w połączeniu profilu IPE z płaskownikiem?
Rozstaw osiowy decyduje o tym, czy otwory w obu elementach pokryją się i czy montaż będzie możliwy bez rozwiercania. Wpływa też na poprawne przenoszenie sił w połączeniu oraz na zgodność wykonania z dokumentacją.
Czy można odpowiedzieć na takie pytanie bez rysunku?
Nie, bo konkretna wartość rozstawu wynika z danych pokazanych na rysunku. Bez ilustracji można jedynie opisać metodę odczytu (oś–oś), ale nie da się wiarygodnie wskazać liczby, jeśli nie podano jej w treści zadania.
Jak przygotować się do egzaminu z czytania rysunków połączeń śrubowych?
Ćwicz rozpoznawanie osi otworów, rodzajów linii (wymiarowe, pomocnicze, osiowe) i typowych wymiarów (rozstaw, odległość krawędziowa). Rozwiązuj zadania, w których musisz wskazać konkretny wymiar z detalu, a potem sprawdzaj, do jakich punktów jest odniesiony.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że rozstaw osiowy śrub to odległość między osiami (środkami) sąsiednich śrub/otworów, a nie wymiar do krawędzi elementu.
