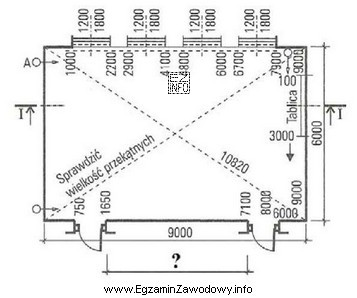

Na szkicach inwentaryzacyjnych często stosuje się wymiarowanie narastające (tzw. koty wymiarowe). Oznacza to, że podane liczby nie są kolejnymi "odcinkami", tylko odległościami od jednego, wspólnego punktu odniesienia (np. narożnika pomieszczenia) do wskazanych punktów charakterystycznych.
Aby obliczyć długość odcinka ściany pomiędzy dwoma otworami drzwiowymi, trzeba odczytać na tej samej linii wymiarowej dwa punkty graniczne:
- punkt odpowiadający końcowi pierwszego otworu,
- punkt odpowiadający początkowi drugiego otworu.
Jeżeli te punkty mają wartości 1650 mm i 7100 mm, to szukana długość ściany między drzwiami jest ich różnicą: 7100 mm − 1650 mm = 5450 mm. Ponieważ wymiary na rysunkach budowlanych są standardowo w milimetrach, wynik należy przeliczyć na metry: 5450 mm ÷ 1000 = 5,45 m.
Dlaczego pozostałe propozycje odpowiedzi są błędne? Wartości takie jak 7,10 m czy 1,65 m odpowiadają typowym pomyłkom: odczytaniu jednej liczby z wymiarowania narastającego jako wyniku albo przyjęciu wymiaru do punktu drzwi zamiast różnicy między punktami. Z kolei 6,00 m może wynikać z pomylenia odcinka między drzwiami z innym fragmentem ściany lub z błędnego wskazania punktów charakterystycznych.
Wskazówka egzaminacyjna: gdy na rysunku widać znak zapytania przy odcinku, zwykle oznacza to wymiar do obliczenia. Wtedy szukaj dwóch wartości narastających ograniczających ten odcinek i wykonaj odejmowanie.
