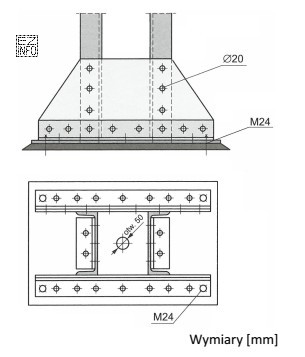

Węzeł mocowania stalowego słupa do stopy fundamentowej w praktyce montażowej wykonuje się zazwyczaj jako połączenie śrubowe. Na rysunkach takich detali często widać blachę podstawy słupa oraz pręty/kotwy fundamentowe z nakrętkami i podkładkami. Taki układ umożliwia ustawienie słupa w pionie, wypoziomowanie oraz przeniesienie sił z konstrukcji na fundament.
Odpowiedź "Śrubowe." jest właściwa, ponieważ mocowanie do fundamentu realizuje się przez elementy złączne (śruby/kotwy) przechodzące przez otwory w blasze podstawy i zakotwione w betonie. Dodatkowo takie rozwiązanie jest montażowo wygodne: pozwala na korekty ustawienia, kontrolę dokręcenia oraz ewentualny demontaż.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "Nitowane." – nitowanie jest technologią historyczną i obecnie w typowych węzłach słup–fundament praktycznie się go nie stosuje. Poza tym nie jest to standardowy sposób łączenia elementów z fundamentem betonowym.
- "Śrubowe i spawane." – w tym węźle zasadnicze zamocowanie do fundamentu realizują śruby/kotwy. Spoiny mogą występować lokalnie w konstrukcji stalowej (np. przy dospawaniu żeber do blachy podstawy), ale nie stanowią sposobu mocowania słupa do stopy fundamentowej jako takiego; odpowiedź sugeruje dwa równorzędne rodzaje połączeń w miejscu, gdzie klasyfikuje się je jako śrubowe.
- "Nitowane i spawane." – łączy dwie technologie, które nie opisują typowego, podstawowego zamocowania słupa do fundamentu. Dodatkowo nitowanie jest mało realistyczne w nowoczesnym montażu takich detali.
Wskazówka egzaminacyjna: gdy w detalu węzła widzisz otwory, podkładki, nakrętki lub kotwy wystające z betonu, jest to silna przesłanka, że wymagane jest połączenie śrubowe.
