KWALIFIKACJA MOT2 - PAŹDZIERNIK 2016



PYTANIE NR 11.

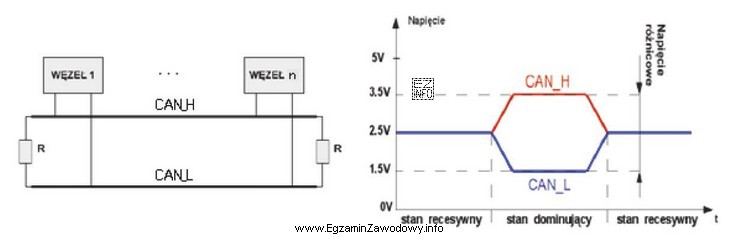

Na podstawie rysunku opisującego standard magistrali High Speed – ISO 11898 (szybka transmisja danych do 1Mb/s) wynika, że w trakcie transmisji danych pomiędzy poszczególnymi węzłami układu
Na podstawie rysunku opisującego standard magistrali High Speed – ISO 11898 (
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie rysunku przedstawiającego standard magistrali CAN (Controller Area Network) High Speed zgodnie z ISO 11898, widać, że w stanie dominującym (aktywnym) linia CAN_H ma napięcie około 3,5 V, a linia CAN_L ma napięcie około 1,5 V. Różnica między tymi napięciami wynosi około 2 V, co jest charakterystyczne dla transmisji różnicowej w magistrali CAN.
