KWALIFIKACJA MEC5 - CZERWIEC 2015



PYTANIE NR 23.

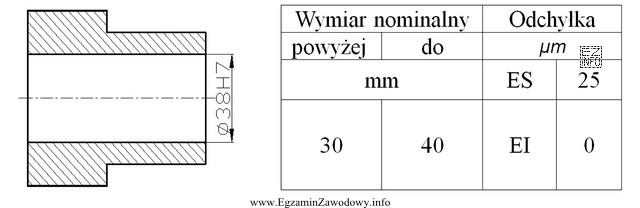

Na podstawie rysunku oraz podanych odchyłek określ wymiar średnicy mieszczący się w granica tolerancji.
Na podstawie rysunku oraz podanych odchyłek określ wymiar ś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wymiary graniczne to zakres, w którym powinien się mieścić rzeczywisty wymiar elementu. Wymiary graniczne dla średnicy wynoszą od 38 mm do 38,025 mm. Wymiar 38,02 mm jest większy od dolnej granicy (38 mm) i mniejszy od górnej granicy (38,025 mm), więc jest to wymiar mieszczący się w granicach tolerancji.
