KWALIFIKACJA ELE2 - STYCZEŃ 2016 (test 2)



PYTANIE NR 31.

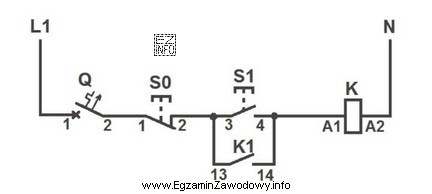

Na podstawie schematu przedstawionego na rysunku określ, który zestyk układu sterowania uległ uszkodzeniu, jeżeli układ działa tylko w przypadku ciągłego naciskania przycisku S1.
Na podstawie schematu przedstawionego na rysunku określ, który
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ działa tylko w przypadku ciągłego naciskania przycisku S1, co wskazuje na problem z samopodtrzymaniem obwodu. Zestyk K1 powinien zapewnić samopodtrzymanie po zwolnieniu przycisku S1, ale jeśli jest uszkodzony, obwód nie będzie się podtrzymywał, co jest zgodne z opisaną sytuacją.
