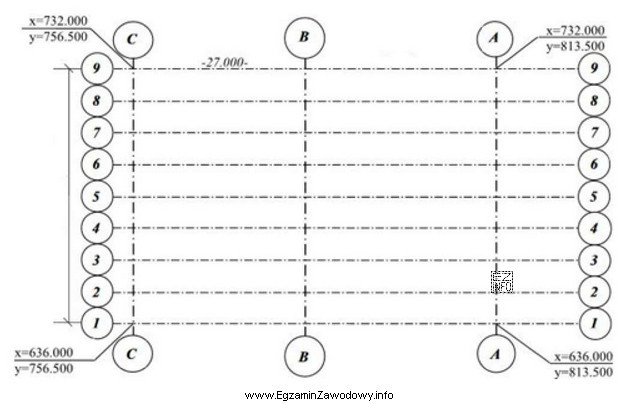

W geodezji realizacyjnej i przy czytaniu dokumentacji projektowej wymiary obiektu w osiach oznaczają odległości mierzone między osiami konstrukcyjnymi, a nie po obrysie ścian czy w świetle pomieszczeń. Pytanie wymaga wskazania wymiarów hali w osiach zewnętrznych (skrajnych), czyli między najbardziej zewnętrznymi osiami w kierunku podłużnym oraz poprzecznym.
Jak postępować na schemacie osi:
- Najpierw zidentyfikuj dwie skrajne osie w kierunku długości hali (pierwsza i ostatnia oś w tym kierunku).
- Następnie odczytaj rozstawy (odległości) pomiędzy kolejnymi osiami i zsumuj je, aby uzyskać łączny wymiar w osiach skrajnych.
- Analogicznie wykonaj odczyt i sumowanie w kierunku szerokości hali.
Odpowiedź "96,00 × 57,00 m" jest poprawna, ponieważ odpowiada sumie wszystkich przęseł pomiędzy osiami skrajnymi w obu prostopadłych kierunkach, czyli pełnym wymiarom siatki osiowej hali.
Dlaczego pozostałe propozycje są niepoprawne:
- "69,00 × 57,00 m" zwykle wynika z pominięcia części przęseł w jednym kierunku (np. nieuwzględnienia jednego segmentu osiowego), mimo poprawnego odczytu w drugim kierunku.
- "96,00 × 27,00 m" wskazuje na poprawne ujęcie długości, ale błędne wyznaczenie szerokości (najczęściej przez wybranie wymiaru częściowego między osiami wewnętrznymi zamiast między osiami skrajnymi).
- "69,00 × 27,00 m" jest typowym skutkiem podwójnego błędu: odczytu wymiarów częściowych w obu kierunkach albo sumowania tylko fragmentu rozstawów osi.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy w obu kierunkach uwzględniasz pierwszą i ostatnią oś oraz czy sumujesz wszystkie odcinki między kolejnymi osiami, a nie tylko wybrany moduł.
