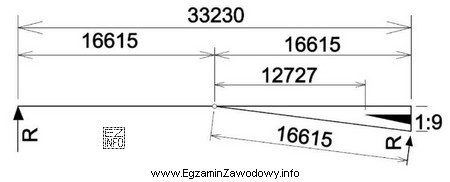

Odpowiedź "rozjazdu kolejowego" jest właściwa, gdy fragment szkicu pokazuje rozgałęzienie toru na dwa tory prowadzące w różnych kierunkach. Rozjazd to element układu torowego umożliwiający przejazd pojazdu szynowego z toru zasadniczego na tor odgałęźny, dlatego na rysunku oczekuje się układu dwóch linii (osi/szyn) rozchodzących się pod kątem oraz odcinków o innej krzywiźnie niż zwykły łuk.
Dlaczego pozostałe odpowiedzi nie pasują do typowej interpretacji szkicu rozjazdu?
- "łuku drogowego" – łuk drogi to z reguły pojedynczy przebieg osi jezdni lub krawędzi, bez rozgałęzienia na dwa warianty prowadzenia w jednym miejscu. Na szkicu drogowym dominują elementy trasy (proste, łuki, przejściówki), a nie układ rozdzielenia na dwa tory.
- "przyczółka mostowego" – przyczółek jest częścią obiektu inżynierskiego (mostu/wiaduktu). Na szkicu sytuacyjnym częściej występuje jako element konstrukcji związany z przeszkodą terenową (np. ciek, dolina) i ma zapis odmienny od układu torowego; sam w sobie nie tworzy rozgałęzienia dwóch równorzędnych przebiegów.
- "skrzyżowania kolejowego" – skrzyżowanie (w rozumieniu krzyżowania się torów) ma inną geometrię: kluczową cechą jest przecięcie dwóch torów, a nie rozdział jednego toru na dwa. Na szkicu rozjazdowym najważniejsze jest rozdzielenie i prowadzenie toru odgałęźnego, nie zaś krzyżowanie niezależnych ciągów.
Wskazówka egzaminacyjna: w zadaniach z rozpoznawania obiektów na szkicu szukaj najpierw relacji geometrycznych (czy linie się rozgałęziają, przecinają, biegną równolegle), a dopiero potem dopasuj obiekt (rozjazd, skrzyżowanie, łuk, obiekt mostowy) do tego schematu.
