KWALIFIKACJA ELM6 - CZERWIEC 2015 (test 2)



PYTANIE NR 32.

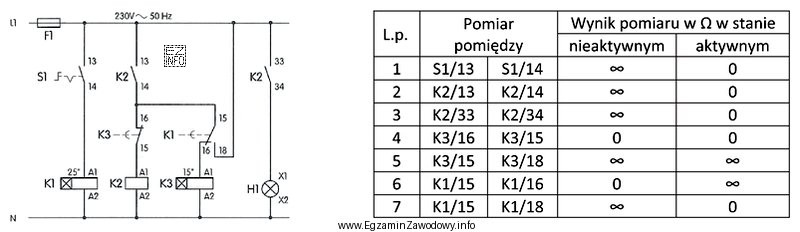

Na podstawie schematu układu sterowania opóźnionym włączaniem i danych zamieszczonych w tabeli, można stwierdzić, że uszkodzony jest
Na podstawie schematu układu sterowania opóźnionym włączaniem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie dostarczonego schematu i tabeli wyników pomiarów rezystancji, można zauważyć, że w przypadku przekaźnika K3, rezystancja między stykami 15 i 18 wynosi nieskończoność w stanie nieaktywnym, co jest niezgodne z oczekiwanym wynikiem 0 Ω. Wskazuje to na uszkodzenie przekaźnika K3, gdyż nie dochodzi do zamknięcia obwodu, co jest niezbędne dla prawidłowego działania układu.
