W rezystorach z kodem 4‑paskowym paski oznaczają kolejno: pierwszą cyfrę znaczącą, drugą cyfrę znaczącą, mnożnik oraz tolerancję. Aby poprawnie czytać, najpierw trzeba rozpoznać pasek tolerancji – zwykle jest odsunięty od pozostałych i często ma kolor złoty lub srebrny.
Wartość 1 kΩ to 1000 Ω. Da się ją zapisać jako 10 × 100. W kodzie barwnym oznacza to:
- brązowy jako pierwsza cyfra: 1,
- czarny jako druga cyfra: 0,
- czerwony jako mnożnik: ×100,
- złoty jako tolerancja: ±5%.

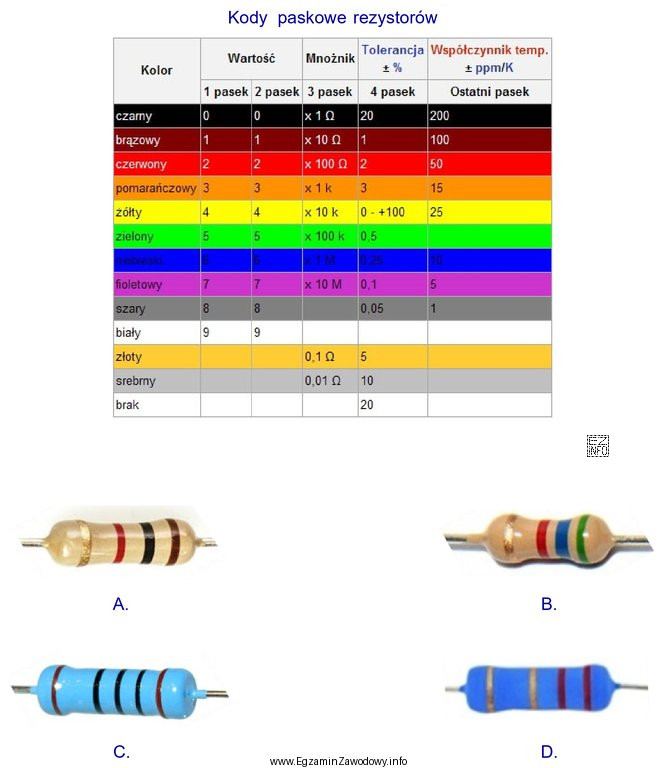

Po złożeniu: 10 × 100 = 1000 Ω, czyli 1 kΩ, a złoty pasek potwierdza tolerancję 5%. Z tego powodu poprawna jest odpowiedź wskazująca rezystor z paskami brązowy–czarny–czerwony–złoty (w zadaniu oznaczony jako "A").
Pozostałe odpowiedzi są błędne typowo z jednego z powodów:
- zawierają inny mnożnik (np. ×10 lub ×1000), co daje 100 Ω albo 10 kΩ zamiast 1 kΩ,
- mają inną parę cyfr znaczących, więc nawet przy prawidłowym mnożniku wartość nie wyjdzie 1000 Ω,
- mają inną tolerancję (np. 10% lub 1%), więc nie spełniają warunku 5%.
W praktyce serwisowej warto po odczytaniu barw wykonać szybki pomiar multimetrem. Pamiętaj jednak, że wynik pomiaru może się różnić w granicach tolerancji oraz zależeć od temperatury i sposobu wpięcia w układ (np. pomiar wlutowanego rezystora może być zafałszowany przez elementy równoległe).
