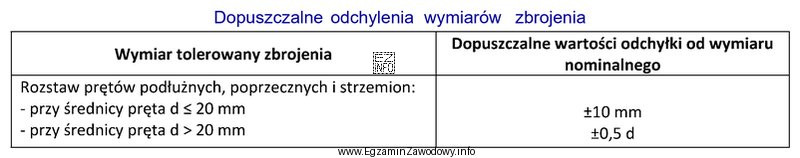

W pytaniu sprawdzana jest umiejętność posługiwania się tabelą tolerancji wykonania zbrojenia, a dokładnie: dopuszczalnym odchyleniem rozstawu strzemion od wymiaru nominalnego.
Rozwiązanie polega na poprawnym zidentyfikowaniu parametru (nie chodzi o średnicę pręta ani o otulinę, tylko o rozstaw strzemion) oraz dobraniu właściwego zakresu/wiersza tabeli dla pręta o średnicy 22 mm. Następnie odczytuje się wartość tolerancji w postaci symetrycznej, czyli z zapisem ±, co oznacza dopuszczalne odchylenie zarówno "w górę", jak i "w dół" względem rozstawu projektowego.
Odpowiedź "±11 mm" jest poprawna, ponieważ odpowiada wartości przypisanej w tabeli do średnicy 22 mm dla kontrolowanego parametru rozstawu strzemion.
Dlaczego pozostałe propozycje są błędne?
- "±10 mm" to typowy błąd zaokrąglenia lub odczytu z sąsiedniego wiersza/kolumny. W zadaniach tabelarycznych nawet mała różnica oznacza inny warunek tolerancji.
- "±20 mm" może wynikać z pomylenia tolerancji dla innego wymiaru (np. innego elementu/zakresu średnic) albo z odczytu z niewłaściwej części tabeli. Jest to wartość zbyt "ogólna" jak na precyzyjny odczyt.
- "±22 mm" bywa wybierane przez skojarzenie z liczbą 22 (średnica pręta), jednak tolerancja rozstawu nie jest równa średnicy. To przykład mylenia wielkości oraz heurystyki podobieństwa.
W praktyce na budowie taki odczyt jest potrzebny przy odbiorze zbrojenia przed betonowaniem: jeśli rozstaw strzemion wykracza poza dopuszczalne odchylenie, należy skorygować zbrojenie, aby zachować zgodność z dokumentacją i wymaganiami jakości.
