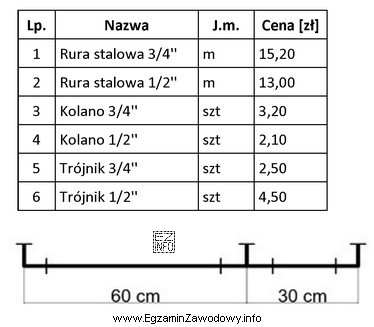

Aby policzyć koszt materiałów dla fragmentu instalacji DN 15, trzeba połączyć informacje z rysunku (ile czego jest) z informacjami z tabeli (ile to kosztuje w danej średnicy).
1) Ustalenie średnicy i właściwych cen
W poleceniu jest DN 15, co w tabeli odpowiada pozycji 1/2". Do obliczeń bierzemy więc ceny dla 1/2": rura 13,00 zł/m, kolano 2,10 zł/szt, trójnik 4,50 zł/szt.
2) Obmiar długości rury
Rysunek ma dwa odcinki wymiarowane: 60 cm i 30 cm. Długość rury poziomej to ich suma: 60 cm + 30 cm = 90 cm. Następnie zamiana jednostek: 90 cm = 0,9 m.
3) Rozpoznanie kształtek
Na końcach układu są zmiany kierunku na pionowe odgałęzienia, co odpowiada zastosowaniu kolan (2 szt.). W miejscu środkowego odgałęzienia następuje rozgałęzienie z przewodu poziomego na pion, co odpowiada trójnikowi (1 szt.).
4) Obliczenie kosztu
- Rura: 0,9 m × 13,00 zł/m = 11,70 zł
- Kolana: 2 × 2,10 zł = 4,20 zł
- Trójnik: 1 × 4,50 zł = 4,50 zł
Łącznie: 11,70 zł + 4,20 zł + 4,50 zł = 20,40 zł.
Dlaczego pozostałe wyniki są błędne?
Wyższe lub niższe kwoty zwykle wynikają z typowych pomyłek: użycia cen dla 3/4" zamiast 1/2", pominięcia kształtek, błędnego policzenia ich liczby (np. przyjęcia 3 kolan albo 2 trójników) albo z błędu w przeliczeniu 90 cm na metry.
Wskazówka egzaminacyjna: zawsze zapisuj osobno: długość rury w metrach, liczbę kolan i liczbę trójników, a dopiero potem podstaw ceny i sumuj na końcu.
