Pochylenie słupa stalowego rozumie się jako odchylenie osi słupa od pionu, wyrażone wartością e mierzoną na wysokości h. W zadaniu kluczowe jest, że chodzi o słup podpierający belkę podsuwnicową (element toru suwnicy), dla którego tolerancje są ostrzejsze niż dla zwykłych słupów hali.

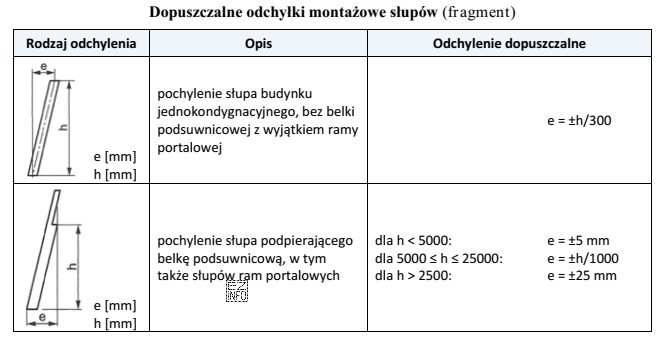

Z tabeli dla słupa pod belkę podsuwnicową wynikają trzy przypadki zależne od wysokości (w milimetrach): wartość stała dla niskich słupów, zależność proporcjonalna w zakresie średnim oraz limit maksymalny dla bardzo wysokich słupów. Najpierw trzeba więc poprawnie przeliczyć wysokość: 6 m = 6000 mm.
Dla h = 6000 mm spełniony jest warunek 5000 ≤ h ≤ 25000, zatem stosuje się wzór e = ±h/1000. Podstawienie daje: e = ±6000/1000 = ±6 mm. Odpowiedź "±6 mm" jest więc zgodna z wymaganiem tabeli.
Dlaczego pozostałe odpowiedzi są błędne?
- "±5 mm" odpowiada przypadkowi h < 5000 mm, czyli niższym słupom niż 6 m.
- "±25 mm" jest wartością graniczną dla bardzo dużych wysokości (górny zakres tabeli), nie dla 6000 mm.
- "±20 mm" nie wynika z podanych w tabeli reguł dla słupa pod belkę podsuwnicową i często jest efektem pomylenia kryteriów lub błędnego przeliczenia.
W praktyce takie odchyłki kontroluje się instrumentami geodezyjnymi (np. teodolit, niwelator laserowy), zwykle w dwóch prostopadłych płaszczyznach. Dotrzymanie tolerancji jest ważne dla poprawnej pracy suwnicy i ograniczenia dodatkowych obciążeń oraz zużycia elementów jezdnych.
