Zadanie sprawdza umiejętność pracy z dokumentacją tabelaryczną dotyczącą gazociągu (sieci/instalacji gazowej). "Całkowita strata ciśnienia" oznacza wartość przypisaną do danego odcinka przewodu zgodnie z przyjętym w tabeli sposobem zestawienia (czasem jest to suma składowych, a czasem jedna wartość zbiorcza już podana wprost).
Aby rozwiązać zadanie poprawnie, należy:

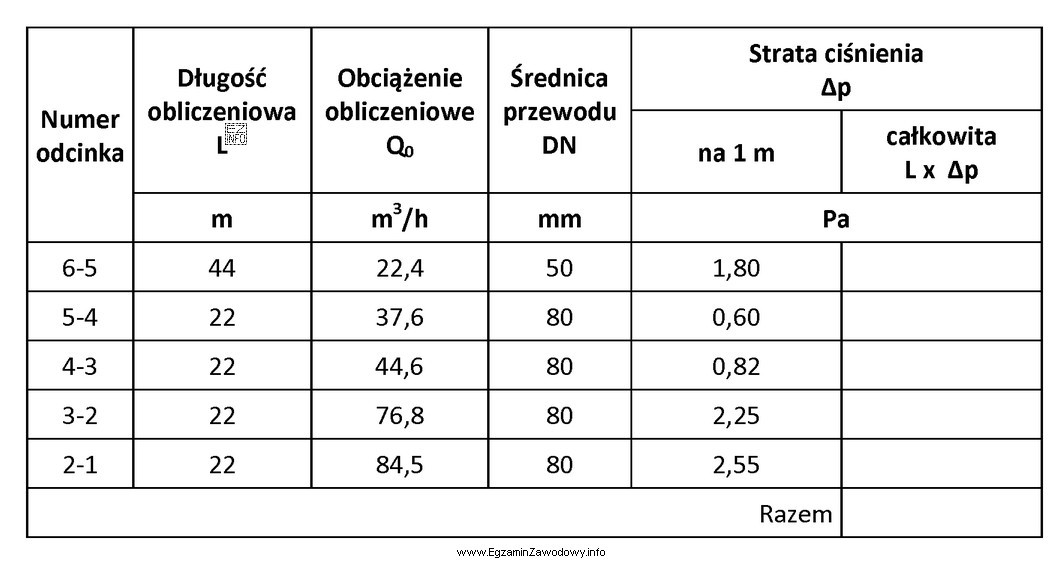

- Zidentyfikować odcinek 3–2 dokładnie tak, jak jest oznaczony w tabeli (ważne jest, by nie pomylić go z odcinkiem o podobnym numerze albo z odcinkiem sąsiednim).
- Odszukać właściwą pozycję w tabeli (wiersz/kolumnę), która odpowiada odcinkowi 3–2 oraz wielkości "strata całkowita".
- Sprawdzić jednostkę – w pytaniu podano paskale (Pa), więc wynik musi być w tej jednostce.
Odpowiedź "49,50 Pa" jest poprawna, ponieważ odpowiada wartości całkowitej straty ciśnienia przypisanej w tabeli do odcinka 3–2.
Pozostałe propozycje są błędne typowo z następujących powodów:
- "18,26 Pa" – często wynika z odczytu z niewłaściwej kolumny (np. innej składowej straty) albo z odczytu dla innego odcinka.
- "56,10 Pa" – może odpowiadać innemu odcinkowi lub innym warunkom (np. innemu przepływowi/średnicy), jeśli tabela zawiera kilka zestawień.
- "172,80 Pa" – jest na tyle odległe od pozostałych wartości, że bywa skutkiem pomylenia jednostek, pomyłki w wierszu albo odczytu wartości sumarycznej dla większego fragmentu sieci zamiast pojedynczego odcinka 3–2.
Wskazówka egzaminacyjna: przed zaznaczeniem odpowiedzi warto jeszcze raz palcem/linijką prześledzić wiersz i nagłówki kolumn, aby upewnić się, że odczyt dotyczy dokładnie "straty całkowitej" i dokładnie odcinka 3–2.
