KWALIFIKACJA TKO3 - STYCZEŃ 2021

PYTANIE NR 5.
Na podstawie tabeli wg EUROKOD 7 wskaż, jaki rodzaj gruntu uzyskano w czasie badań polowych, jeśli zawartość frakcji piaskowej wynosi 80%.

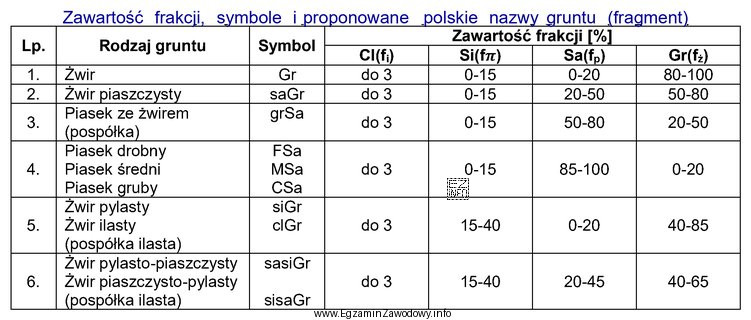

Ilustracja przedstawia tabelę z zawartością frakcji, symbolami i proponowanymi polskimi nazwami gruntów, zgodnie z EUROKOD 7.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przy udziale frakcji piaskowej 80% grunt jest klasyfikowany jako piasek, a obecność istotnej domieszki frakcji żwirowej opisuje się dodatkiem "ze żwirem". Dlatego poprawne jest określenie "Piasek ze żwirem.", a odpowiedzi zaczynające się od "Żwir…" nie pasują do przewagi piasku.

Pełne wyjaśnienie:

W klasyfikacji gruntów niespoistych opartej o udział frakcji (uziarnienie) nazwa gruntu wynika przede wszystkim z frakcji dominującej, a frakcje mniej liczne opisuje się jako domieszki (np. "… ze żwirem", "… piaszczysty").

Jeżeli zawartość frakcji piaskowej wynosi 80%, to oznacza, że w próbce zdecydowanie dominuje piasek. W takiej sytuacji podstawowa nazwa powinna zaczynać się od "piasek". Jeżeli jednocześnie występuje zauważalna część frakcji żwirowej (bo suma musi dać 100%), to w nazewnictwie stosuje się doprecyzowanie "ze żwirem". Stąd odpowiedź "Piasek ze żwirem." jest spójna z zasadą: dominanta = piasek, dodatek = żwir.

Dlaczego pozostałe propozycje są nieprawidłowe?

  • "Żwir piaszczysty." – ta nazwa sugeruje, że dominującą frakcją jest żwir, a piasek jest domieszką. Przy 80% piasku jest odwrotnie: dominującą frakcją jest piasek.
  • "Piasek gruby." – określenie "gruby" odnosi się do podziału piasku na odmiany w zależności od uziarnienia w obrębie frakcji piaskowej. Sama informacja "80% frakcji piaskowej" nie przesądza, czy to piasek gruby, średni czy drobny, bo nie podaje rozkładu ziaren w obrębie piasku.
  • "Żwir." – to odpowiedź właściwa tylko wtedy, gdy frakcja żwirowa przeważa. Przy tak wysokim udziale piasku byłoby to sprzeczne z kryterium dominującej frakcji.

Wskazówka egzaminacyjna: gdy widzisz procenty frakcji, najpierw ustal co ma największy udział (to "rdzeń" nazwy), a dopiero potem dodaj informację o domieszce. Jeśli pytanie odwołuje się do tabeli, progi procentowe należy odczytywać dokładnie z tej tabeli, bo w różnych opracowaniach mogą być przedstawione inaczej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Frakcja piaskowa to część gruntu złożona z ziaren o rozmiarach zaliczanych do piasku (w klasyfikacjach normowych definiowana przedziałem średnic). Jej udział procentowy mówi, jaka część próbki ma charakter piasku i pomaga nazwać grunt oraz ocenić jego właściwości, np. przepuszczalność.
Zwykle nazwę buduje się od frakcji dominującej: jeśli większość stanowi piasek, podstawą nazwy będzie "piasek". Dodatkowe frakcje opisuje się jako domieszki, np. "ze żwirem", gdy oprócz piasku występuje istotny udział żwiru. Dokładne progi zależą od użytej tabeli/normy.
Odpowiedzi typu "żwir…" sugerują, że frakcja żwirowa jest dominująca, a piasek stanowi jedynie dodatek. Gdy frakcja piaskowa ma 80%, to piasek przeważa i powinien być "rdzeniem" nazwy gruntu. Żwir w takim przypadku jest doprecyzowaniem (domieszką), a nie podstawą.
To nazwa gruntu, w której dominującą frakcją jest piasek, a równocześnie występuje zauważalna domieszka frakcji żwirowej. Taki zapis pomaga od razu zorientować się w charakterze uziarnienia i w praktyce ułatwia dobór technologii robót ziemnych, zagęszczania i odwodnienia.
Aby wskazać "piasek gruby", trzeba znać rozkład uziarnienia w obrębie samej frakcji piaskowej (czy dominują większe ziarna piasku). Sam udział "80% frakcji piaskowej" nie mówi, czy ten piasek jest drobny, średni czy gruby. Do tego służą dodatkowe granice w tabelach/normach.
Uziarnienie sprawdza się m.in. przy ocenie podłoża pod nawierzchnią, projektowaniu lub naprawie warstw ochronnych, wykonywaniu nasypów i wzmocnień oraz przy problemach z odwodnieniem. Skład granulometryczny wpływa na przepuszczalność, podatność na wysadziny mrozowe i możliwość uzyskania wymaganego zagęszczenia.
Najczęstsze błędy to: wybór nazwy od frakcji pobocznej zamiast dominującej, pomijanie tego, że w nazwie można uwzględniać domieszki (np. "ze żwirem"), oraz zgadywanie progów procentowych bez tabeli. Warto zawsze zacząć od wskazania frakcji największej i sprawdzić kryteria w źródle.
Niekoniecznie. 80% piasku oznacza dominację piasku, ale pozostałe 20% mogą stanowić inne frakcje (np. żwir lub drobniejsze cząstki). To właśnie obecność tej reszty często decyduje o dopisku w nazwie ("ze żwirem", "pylasty" itp.) i o zmianie właściwości filtracyjnych czy zagęszczalności.
Najpierw odczytaj, jakie wielkości porównujesz (tu: procent frakcji). Następnie znajdź w tabeli przedział odpowiadający wynikowi i sprawdź, jak tworzy się nazwa (dominanta + domieszka). Jeśli tabela jest w ilustracji, upewnij się, że korzystasz z właściwej kolumny/wiersza, a nie z pamięci.
Rodzaj gruntu wpływa na nośność, osiadania, drenaż oraz zachowanie w warunkach mrozu i nawodnienia. Dla utrzymania podtorza oznacza to m.in. dobór sposobu wzmocnienia, materiałów do wymiany, technologii zagęszczania i rozwiązań odwodnieniowych. Błędna klasyfikacja może prowadzić do nietrafionych napraw.
info

Około 53% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Przy udziale frakcji piaskowej 80% grunt jest klasyfikowany jako piasek, a obecność istotnej domieszki frakcji żwirowej opisuje się dodatkiem "ze żwirem"."

Źródła:

  • PN-EN 1997-1 (Eurokod 7): Projektowanie geotechniczne – Część 1: Zasady ogólne
  • PN-EN 1997-2 (Eurokod 7): Projektowanie geotechniczne – Część 2: Rozpoznanie i badanie podłoża gruntowego
  • PN-EN ISO 14688-2: Rozpoznanie i badanie geotechniczne – Identyfikacja i klasyfikacja gruntów – Część 2: Zasady klasyfikacji

Materiały:

  • Materiały dydaktyczne z geotechniki/podtorza kolejowego (uziarnienie, grunty niespoiste)
  • Normy dotyczące rozpoznania i klasyfikacji gruntów (identyfikacja i opis)
  • Zadania ćwiczeniowe z klasyfikacji gruntów na podstawie składu granulometrycznego

Aktualizacja pytania: 31.03.2026



Aktualizacja pytania: 31.03.2026
