KWALIFIKACJA ELE11 - STYCZEŃ 2020



PYTANIE NR 8.

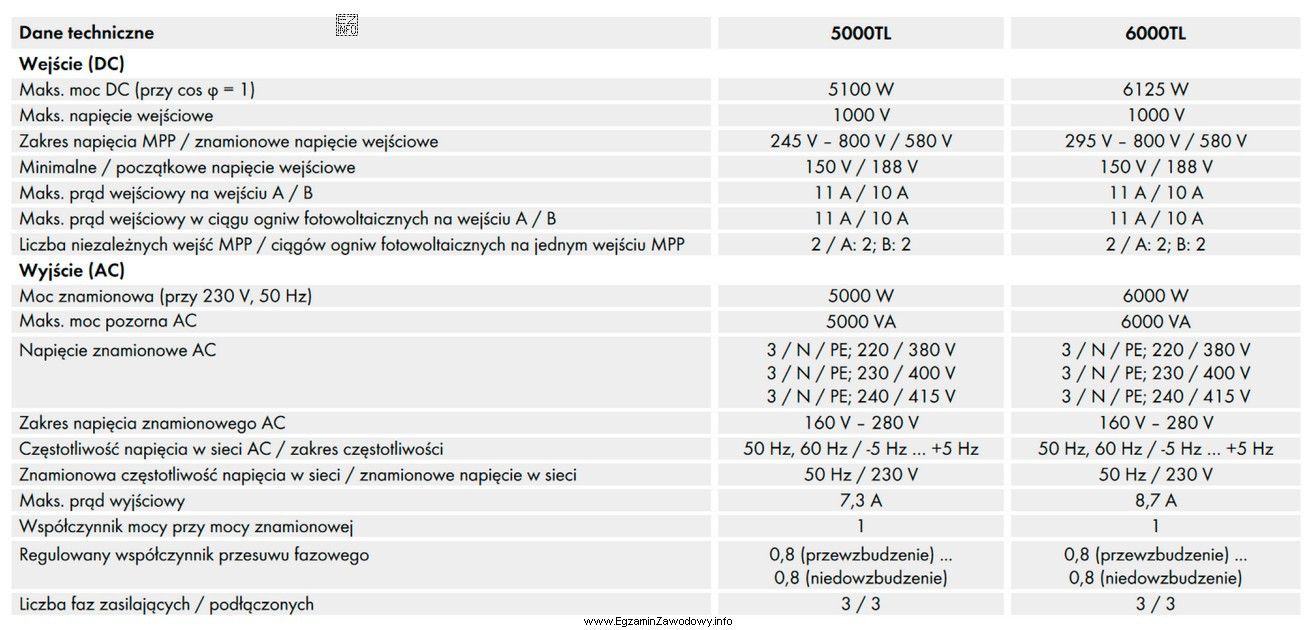

Na podstawie tabeli zawierającej dane techniczne falowników wskaż wartość maksymalnego prądu wyjściowego modelu 5000TL.
Ilustracja przedstawia tabelę z danymi technicznymi falowników, które są częścią egzaminu zawodowego dla technika urządzeń i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Maksymalny prąd wyjściowy należy odczytać bezpośrednio z tabeli danych technicznych w wierszu odpowiadającym modelowi 5000TL oraz w kolumnie opisanej jako prąd wyjściowy (wartość maksymalna). Dla tego modelu w tabeli wskazano 7,3 A, a pozostałe wartości dotyczą innych modeli lub innych parametrów.

Pełne wyjaśnienie:

W tego typu zadaniu nie wykonuje się obliczeń – sprawdzana jest umiejętność pracy z dokumentacją techniczną urządzeń energoelektronicznych. Kluczowe jest, aby:

  • najpierw zidentyfikować właściwy model (5000TL) w tabeli,
  • następnie znaleźć właściwy parametr, czyli "maksymalny prąd wyjściowy",
  • odczytać wartość wraz z jednostką (A).

Odpowiedź "7,3 A" jest poprawna, ponieważ odpowiada polu tabeli na przecięciu wiersza 5000TL i kolumny opisującej maksymalny prąd wyjściowy. Wartości "8,7 A", "10,0 A" oraz "11,0 A" są typowymi dystraktorami: mogą dotyczyć innych modeli z tej samej serii, innego wariantu napięciowego albo innego parametru (np. prądu wejściowego, prądu maksymalnego w innym trybie, prądu przy innym napięciu).

Najczęstsze pomyłki wynikają z podobieństwa nagłówków w tabelach (np. "input current" vs "output current") oraz z odczytu danych z sąsiedniego wiersza. Na egzaminie warto prowadzić odczyt "linijka po linijce": zaznaczyć wiersz z modelem, potem palcem/linijką przejść do właściwej kolumny i dopiero wtedy przepisać liczbę wraz z jednostką.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest maksymalny prąd wyjściowy falownika?
To największa wartość prądu, jaką falownik może oddać na wyjściu w dopuszczalnych warunkach pracy. Parametr ten jest podawany w danych technicznych i pomaga ocenić obciążalność oraz dobór zabezpieczeń i przewodów.
Jak odczytać z tabeli prąd wyjściowy dla modelu 5000TL?
Najpierw znajdź w tabeli wiersz z oznaczeniem modelu 5000TL, a potem przejdź do kolumny opisanej jako maksymalny prąd wyjściowy. Odczytaj liczbę i koniecznie zwróć uwagę na jednostkę (A).
Dlaczego w zadaniu podano kilka wartości w amperach?
To dystraktory – mają sprawdzić, czy uczeń potrafi wskazać właściwy wiersz (model) i właściwą kolumnę (parametr). W praktyce takie liczby często występują w sąsiednich modelach lub przy innych warunkach pracy.
Czy maksymalny prąd wyjściowy to to samo co prąd znamionowy?
Nie zawsze. "Maksymalny" może oznaczać wartość graniczną (np. krótkotrwałą lub dla określonych warunków), a "znamionowy" typowo odnosi się do pracy ciągłej. Na egzaminie trzeba czytać dokładnie, jak nazwano parametr w tabeli.
Jakie błędy są najczęstsze przy odczycie danych z tabel falowników?
Najczęściej myli się: (1) prąd wejściowy z wyjściowym, (2) model urządzenia (odczyt z sąsiedniego wiersza), (3) parametr maksymalny z innym parametrem w tej samej jednostce. Pomaga zaznaczanie wiersza i kolumny.
Czy do takiego pytania trzeba wykonywać obliczenia?
Zwykle nie. To zadanie z pracy z dokumentacją: wynik bierze się z odczytu wartości wprost z tabeli. Obliczenia pojawiają się dopiero, gdy trzeba np. wyznaczyć prąd z mocy i napięcia, ale tutaj wskazano, że dane są w tabeli.
Jak rozpoznać, że chodzi o prąd wyjściowy, a nie wejściowy?
Sprawdź nagłówek kolumny: powinien wprost wskazywać "prąd wyjściowy" lub odnosić się do strony wyjścia (AC/DC zależnie od typu falownika). Jeśli tabela ma osobne sekcje, wybierz tę dotyczącą wyjścia, nie wejścia.
Kiedy w praktyce wykorzystuje się maksymalny prąd wyjściowy falownika?
Przy doborze zabezpieczeń, ocenie dopuszczalnego obciążenia oraz weryfikacji przekrojów przewodów i aparatury. Parametr pomaga też ocenić margines bezpieczeństwa podczas uruchamiania i pracy w warunkach bliskich granicznym.
Jak sprawdzić, czy wartość prądu w tabeli jest podana w A czy mA?
Jednostka jest zwykle w nagłówku kolumny lub obok wartości. Jeśli widzisz same liczby, poszukaj opisu kolumny/legendy. Na egzaminie przepisuj zawsze liczbę razem z jednostką, aby uniknąć błędów skali.
Jak przygotować się do zadań z odczytu tabel technicznych na egzaminie?
Ćwicz na realnych kartach katalogowych: wyszukuj wskazany model i parametr, a potem porównuj podobne parametry (wejście/wyjście, max/znamionowy). Pomaga też nawyk pracy "wiersz → kolumna → jednostka" i sprawdzanie, czy odczyt dotyczy właściwego modelu.
