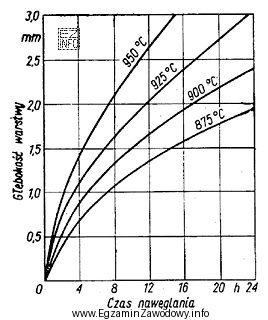

Zadanie sprawdza umiejętność praktycznego korzystania z wykresów technologicznych stosowanych w obróbce cieplno-chemicznej stali. W nawęglaniu (często spotykanym dla stali niestopowych przeznaczonych np. na elementy wymagające twardej warstwy wierzchniej) kluczowe jest dobranie czasu i temperatury tak, aby uzyskać wymaganą głębokość warstwy nawęglonej.
Aby poprawnie wskazać czas procesu:
- najpierw identyfikuje się na wykresie krzywą/charakterystykę dotyczącą 900°C,
- następnie na osi głębokości odnajduje się wartość 1,5 mm,
- z punktu przecięcia z krzywą dla 900°C odczytuje się wartość na osi czasu.
Wynik odczytu odpowiada opcji "Około 10 godzin.". Pozostałe propozycje są typowymi dystraktorami: "Około 5 godzin." i "Około 7 godzin." zwykle odpowiadają płytszej warstwie (za krótki proces), a "Około 14 godzin." – głębszej warstwie lub innemu przebiegowi (za długi proces). W praktyce taki błąd oznaczałby albo niewystarczającą grubość warstwy (ryzyko niespełnienia wymagań), albo niepotrzebnie długi cykl (większe zużycie energii, obniżenie wydajności, ryzyko niepożądanych zmian struktury).
Wskazówka egzaminacyjna: przed wyborem odpowiedzi upewnij się, że odczyt dotyczy właściwej temperatury oraz że poprawnie rozpoznajesz jednostki na osiach (mm i godziny). Jeśli wykres zawiera kilka krzywych, najczęstszy błąd to odczyt z niewłaściwej krzywej.
