KWALIFIKACJA MTL5 - STYCZEŃ 2016

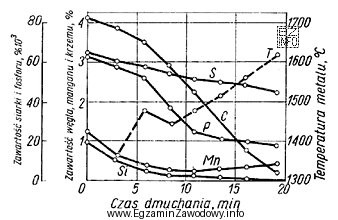

Pytanie sprawdza umiejętność odczytania wartości z wykresu technologicznego opisującego przebieg świeżenia (rafinacji) kąpieli metalowej, którego efektem jest zmniejszanie zawartości węgla w stali w funkcji czasu.

Aby wyznaczyć wymagany czas, wykonuje się następujące kroki:

1. Na osi przedstawiającej zawartość węgla lokalizuje się poziom 1%.
2. Od tego poziomu prowadzi się odczyt do krzywej (zależnie od konstrukcji wykresu: poziomo do krzywej lub przez znalezienie punktu krzywej odpowiadającego 1%).
3. Z punktu przecięcia schodzi się do osi czasu i odczytuje wartość w minutach.

Dla poziomu 1% C wykres wskazuje 15 minut, więc jest to poprawna odpowiedź.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• 12 minut – typowy błąd, gdy odczyta się punkt z sąsiedniej podziałki albo przyjmie inną wartość C (np. nieco powyżej 1%) bez sprawdzenia dokładnego poziomu.
• 4 minuty – taki wynik bywa skutkiem odczytu z niewłaściwej części wykresu (np. z odcinka początkowego) albo pomylenia skali (np. podziałka pomocnicza potraktowana jak główna).
• 2 minuty – skrajne zaniżenie zwykle wynika z pomylenia osi, odczytu "pierwszego lepszego" przecięcia lub nieuwzględnienia, że spadek do 1% wymaga dłuższego czasu niż do poziomów wyższych.

Wskazówka egzaminacyjna: zawsze sprawdzaj jednostki i opis osi, a odczyt wykonuj w dwóch krokach (poziom 1% → krzywa → oś czasu), aby uniknąć błędów skali.
